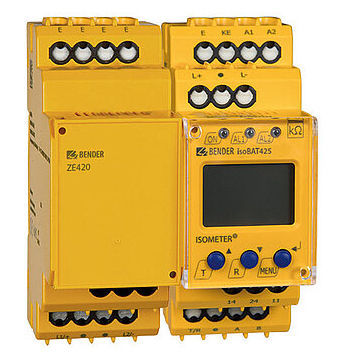

Controllore di isolamento DC ISOMETER® isoBAT425

RS485Modbus RTU

Dispositivo di monitoraggio dell'isolamento per la produzione di batterie Secondo la norma IEC 61557-8 Display multifunzionale Localizzazione del guasto (L+ o L-) Batterie fino a 400 V DC Questo ISOMETER® è destinato al monitoraggio della resistenza di isolamento e della tensione di una batteria durante il suo assemblaggio da singole celle. L'ISOMETER® monitora la resistenza di isolamento di batterie con tensioni nominali di sistema di 0...400 V DC. La massima capacità di dispersione di sistema Ce ammessa è di 1 μF. I valori misurati consentono di diagnosticare il tipo e la posizione del guasto di isolamento. Per soddisfare i requisiti delle norme applicabili, è necessario effettuare impostazioni personalizzate dei parametri sull'apparecchiatura per adattarla alle apparecchiature e alle condizioni operative locali. Rispettare i limiti dell'area di applicazione indicati nelle specifiche tecniche Caratteristiche Monitoraggio della resistenza di isolamento RF verso terra Monitoraggio della tensione della batteria Un tra i terminali L+ e L- Misura delle tensioni UL+e e UL-e dei terminali L+ e L- verso terra Determinazione della localizzazione del guasto (%), ovvero della distribuzione della resistenza di isolamento RF tra i terminali L+ e L- Monitoraggio e regolazione automatica della capacità di dispersione del sistema fino a 1 μF Monitoraggio continuo del collegamento dei terminali L+, L- ed E Ritardo all'avvio, ritardo di risposta e ritardo al rilascio selezionabili Due intervalli di valori di risposta regolabili separatamente di 10 kΩ ...5 MΩ (allarme 1, allarme 2) Frequenza di misura configurabile per adattarsi alle caratteristiche fisiche della batteria Segnalazione degli allarmi tramite LED (AL1, AL2), display e relè di allarme (K1, K2) Autotest automatico del dispositivo
