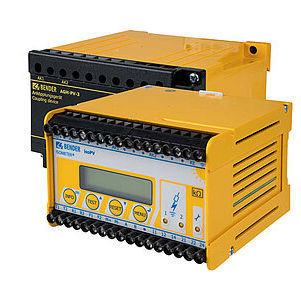

Controllore di isolamento per rete AC ISOMETER® isoPV

AC/DCDCRS485

Dispositivo di monitoraggio dell'isolamento per sistemi IT AC e DC Applicazione sistemi fotovoltaici fino a 793 V CA/ 1100 V CC Valori di risposta regolabili separatamente 200 Ω...100 kΩ Adattamento automatico alla capacità di dispersione del sistema fino a 2000 μF Relè di disconnessione dell'isometro per il funzionamento di più ISOMETER® in sistemi IT interconnessi L'ISOMETER® della serie isoPV è progettato per monitorare la resistenza di isolamento di circuiti principali non interconnessi (sistemi IT) AC, AC/DC 0...793 V o DC 0...1100 V. Gli impianti solari contenenti inverter e trasformatori di isolamento sono spesso progettati come sistemi IT. Le varianti di iso-PV che utilizzano il metodo di misura AMPPlus, in grado di adattarsi alle fluttuazioni di tensione lente, soddisfano i requisiti particolari dei moderni sistemi solari. A causa dell'ampia distribuzione spaziale o dei metodi di soppressione delle interferenze EMC, in questi sistemi si verificano spesso elevate capacità di dispersione verso terra. Tenendo conto di ciò, l'isoPV si adatta automaticamente alle condizioni del sistema per ottimizzare il tempo di misura. In particolare, è possibile soddisfare i requisiti relativi agli intervalli di tensione consentiti e a un basso livello di isolamento. Utilizzare l'ISOMETER® isoPV solo in combinazione con l'AGH-PV. Una tensione di alimentazione esterna consente di monitorare anche i sistemi diseccitati. Caratteristiche Monitoraggio dell'isolamento per sistemi non portati alla luce AC, AC / DC 0...793 V, DC 0...1100 V Due valori di risposta regolabili separatamente 0,2 kΩ...100 kΩ Diversi metodi di misura AMPPlus selezionabili Adattamento automatico alla capacità di dispersione del sistema Pulsante Info per visualizzare le impostazioni del dispositivo e la capacità di dispersione del sistema Autocontrollo con allarme automatico Autotest automatico, selezionabile
