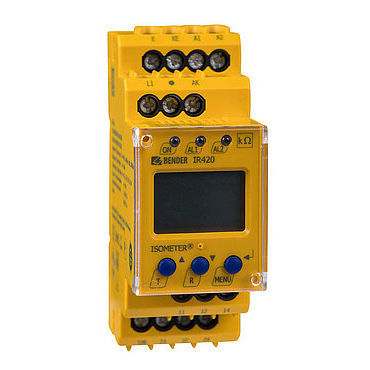

Controllore di isolamento per rete AC ISOMETER® IR420-D6

AC/DCDC

Dispositivo di monitoraggio dell'isolamento per carichi diseccitati Applicazione in sistemi TN, TT o IT Secondo la norma IEC 61557-8 Due valori di risposta configurabili separatamente Display LC multifunzionale Il monitor offline della serie IR420-D6 è progettato per monitorare la resistenza di isolamento dei carichi in stato di diseccitazione. Questi carichi, solitamente azionati o diseccitati temporaneamente per la maggior parte del tempo, ad esempio pompe per estintori, azionamenti di valvole a scorrimento, ecc. sono alimentati da sistemi TN, TT o IT. Durante i periodi di spegnimento, tuttavia, l'umidità o altri effetti possono causare guasti all'isolamento del cablaggio o dei carichi che possono passare inosservati. L'accensione del dispositivo può quindi provocare l'intervento del dispositivo di protezione o addirittura l'incendio del motore e il dispositivo non può essere utilizzato. In combinazione con un dispositivo di accoppiamento, gli isometri possono essere utilizzati anche per tensioni più elevate. Caratteristiche Monitoraggio dell'isolamento per sistemi TN, TT e non disalimentati in CA, 3(N)CA e CC Tensione nominale estendibile tramite dispositivo di accoppiamento Due valori di risposta regolabili separatamente 100 kΩ...10 MΩ LED: LED di accensione, LED di allarme 1, allarme 2 per la segnalazione di guasti di isolamento Pulsante combinato di test/reset Due relè di allarme separati con un contatto di commutazione ciascuno Comportamento della memoria guasti, selezionabile Terminale a filo (due terminali per connessione) Applicazioni Carichi diseccitati come pompe automatiche per estintori, azionamenti di emergenza, gru navali, azionamenti di valvole a scorrimento in linee di alimentazione (gas, acqua, olio), sistemi di chiusura a motore, pompe subacquee, azionamenti per ancore, ascensori, valvole per gas di scarico e generatori in stand-by.
