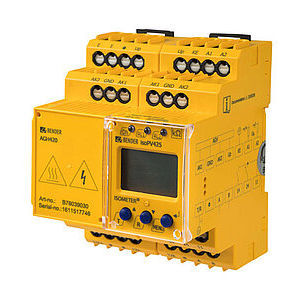

Controllore di isolamento AC/DC ISOMETER® isoPV425

DCRS485Modbus RTU

Dispositivo di monitoraggio dell'isolamento per sistemi IT AC e DC Applicazione sistemi fotovoltaici fino a 690 V AC / 1000 V DC Adattamento automatico alla capacità di dispersione del sistema fino a 1000 μF Misura della tensione nominale del sistema (RMS) con rilevamento di sottotensione e sovratensione L'ISOMETER® della serie isoPV425 monitora la resistenza d'isolamento di circuiti principali CA/CC (sistemi IT) con tensioni nominali di 3(N)CA, CA, CA/CC 0...690 V o CC 0...1000 V. I componenti in corrente continua presenti nei sistemi CA/CC non influenzano le caratteristiche di funzionamento. Una tensione di alimentazione separata consente di monitorare anche i sistemi diseccitati. La massima capacità di dispersione del sistema ammessa è di 1000 µF. Caratteristiche Monitoraggio di sistemi CA e CC non eccitati con raddrizzatori o inverter collegati galvanicamente Misura della tensione nominale del sistema Un (True RMS) con rilevamento di sottotensione e sovratensione Misura delle tensioni DC del sistema verso terra (L+/PE e L-/PE) Adattamento automatico alla capacità di dispersione del sistema fino a 1000 μF Autotest automatico del dispositivo con monitoraggio dei collegamenti Ritardo di avvio, ritardo di risposta e ritardo al rilascio selezionabili Due intervalli di valori di risposta regolabili separatamente di 1...500 kΩ (Allarme 1, Allarme 2) Segnalazione degli allarmi tramite LED (AL1, AL2), un display e relè di allarme (K1, K2) Funzionamento N/C o N/O selezionabile Indicazione del valore misurato tramite LCD multifunzionale Possibilità di attivare la memoria dei guasti RS-485 (isolato galvanicamente) con i seguenti protocolli: - Interfaccia BMS (Bender measuring device interface) per lo scambio di dati con altri componenti Bender - Modbus RTU - isoData (per l'emissione continua di dati) Protezione con password per evitare modifiche non autorizzate dei parametri
