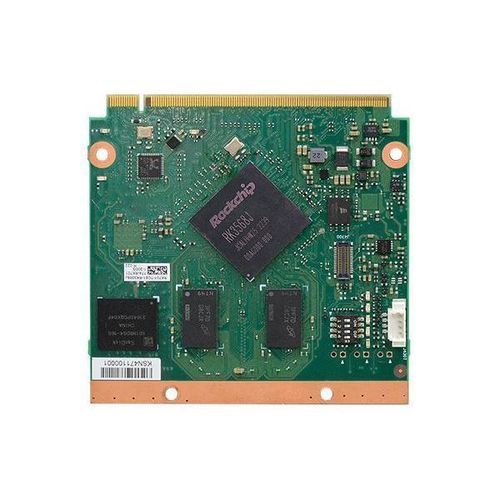

Computer-on-module Qseven® RK701

Rockchip RK3568ARM® Cortex®-A55 Quad-coreHDMI

Il RK701 è un System-on-Module in formato Qseven di DFI, basato sui processori Rockchip RK3568 / RK3568J quad‑core Cortex‑A55. È progettato per applicazioni embedded ed edge che richiedono supporto multi‑display, molteplici interfacce di espansione e opzioni di memoria DDR4 configurabili.

Punti salienti

• Opzioni memoria: 2 GB / 4 GB / 8 GB DDR4 (memory down)
• Supporta risoluzioni 4K / 2K e configurazioni a doppio display (eDP/LVDS + DP/TMDS)
• Espansione: 2 x PCIe 3.0, 1 x PCIe 2.0
• I/O: 1 x Realtek GbE, 1 x USB 3.2, 4 x USB 2.0

Documentazione e download

• Datasheet, Quick Reference e Manuale disponibili in PDF (vedere i documenti del prodotto)

Specifiche tecniche

• Processore: Rockchip RK3568 quad‑core Cortex‑A55 @ 2,0 GHz; Rockchip RK3568J quad‑core Cortex‑A55 @ 1,8 GHz
• Memoria: 2 GB / 4 GB / 8 GB DDR4 Memory Down, 3200 MHz
• Grafica: GPU G52 2EE; supporta OpenGL ES 1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.0
• Display: 1 x eDP/LVDS e 1 x DP/TMDS; HDMI fino a 4096 x 2160 @ 30Hz; LVDS fino a 1024 x 600 @ 60Hz; eDP fino a 3840 x 2160 @ 60Hz
• Doppio display: eDP/LVDS + DP/TMDS
• Espansione / Interfacce: 2 x PCIe x1 (Gen3), 1 x PCIe x1 (Gen2), 1 x uSD (su richiesta), 1 x I2C, 2 x SPI (SPI0 impostato su TPM 2.0), 1 x CAN bus, 2 x UART, 1 x MIPI‑CSI (su richiesta)
• Audio: Interfaccia HD Audio
• Ethernet: 1 x RTL8211F‑CG (Realtek Gigabit Ethernet)
• USB: 1 x USB 3.2, 4 x USB 2.0
• SATA: 2 x SATA 3.0 (fino a 6 Gb/s; SATA 1 co‑lay PCIe Gen2)
• eMMC: Supporta fino a 128 GB eMMC; eMMC 5.1, BGA‑153 Ball 8~128G (modalità MLC); default NC
• GPIO: 1 x GPIO a 4 bit
• Sicurezza: TPM 2.0
• Alimentazione: Tipo: 5V, 5VSB, VCC_RTC; Consumo: TBD
• Supporto OS: Linux
• Ambiente: Temperature operative: 0 a 60°C (standard), -40 a 85°C (SKU selezionati); Umidità operativa: 5 a 90% HR; Immagazzinamento: 5 a 90% HR
• Meccanica: Formato Qseven, dimensioni 70 mm x 70 mm; Conformità: Qseven specification revision 2.1
• Standard e certificazioni: CE, FCC Class B, RoHS
• Contenuto confezione: 1 x scheda RK701; 1 x dissipatore
• Paese di origine: Taiwan
