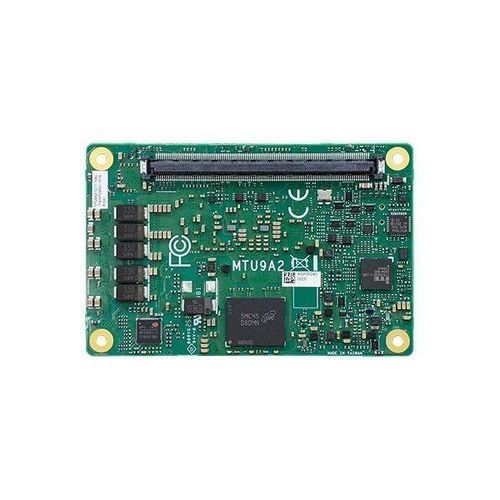

Computer-on-module PICMG MTU9A2

COM Express MiniIntel® Core™ Ultra 7 165UIntel® Core™ Ultra 7 155U

Panoramica
Il MTU9A2 è un modulo COM Express Mini (Type 10) di DFI progettato per applicazioni embedded e industriali. Integra processori Intel® Core™ Ultra (serie Meteor Lake U), supporta memoria LPDDR5 fino a 32 GB, offre uscita video duale e un'ampia gamma di I/O e interfacce di espansione per installazioni esigenti.

Punti salienti

• Formato COM Express® Mini (84 x 55 mm) conforme a PICMG COM Express® R3.1, Type 10.
• Opzioni processore Intel Core Ultra U-series fino a Intel Core Ultra 7 165U (10 core, 15W).
• Memoria LPDDR5 fino a 32 GB; opzioni Single/Dual channel; IBECC (In-band ECC) supportato su Ubuntu.
• Ampio intervallo di temperatura operativa: -40 a 85 °C; certificazioni industriali: CE, FCC.

Specifiche tecniche

• Processore: Intel Core Ultra U-series (Meteor Lake U). SKU disponibili: Core Ultra 7 165U, Core Ultra 7 155U, Core Ultra 5 125U (specifiche per SKU: P-core, E-core, frequenze, cache, TDP 15W).
• Memoria: LPDDR5 fino a 32 GB; Dual Channel LPDDR5 7467 MHz; opzione 8 GB su richiesta; IBECC supportato su Ubuntu.
• BIOS: AMI SPI 256 Mbit.
• Grafica: Intel UHD con DirectX 12, OpenGL 4.6, Vulkan 1.2 (Windows) e supporto Mesa/OpenGL/Vulkan su Linux. Decodifica/encodifica hardware fino a 4K60 (vedere scheda tecnica per dettagli).
• Display: 1 x DDI e 1 x eDP. eDP fino a 4096 x 2160 @ 60Hz; HDMI fino a 4096 x 2160 @ 30Hz; DP++ fino a 4096 x 2160 @ 60Hz.
• Supporto dual display: DDI + eDP.
• Espansione: 4 x PCIe x1 (Gen3). SSD NVMe onboard opzionali (128/256/512/1024 GB su richiesta).
• I/O: 1 x I2C, 1 x SMBus, 1 x eSPI, 1 x GSPI, 2 x UART (TX/RX), 2 x USB 3.2 Gen2, 8 x USB 2.0, 2 x SATA 3.0.
• Ethernet: 1 x Intel I226-IT (supporta 1GbE e 2.5GbE).
• DIO: 1 x DIO 8 bit; Audio: HD Audio.
• Sicurezza e gestione: TPM 2.0; Watchdog programmabile 1–255 secondi; UEFI only.
• Alimentazione: modalità ATX/AT, ingresso 8.5–20 V; 5VSB e VCC_RTC presenti.
• Supporto OS: Windows 10 IoT Enterprise 64-bit, Windows 11, Linux (UEFI).
• Meccanica: COM Express® Mini 84 x 55 mm.
• Conformità e certificazioni: PICMG COM Express® R3.1 Type 10; CE, FCC.
• Ambiente: Temperatura operativa/di stoccaggio -40 a 85 °C; umidità 5–90% RH. MTBF e consumo: TBD.
• Contenuto confezione: Cooler A71-108310-A00G incluso. Paese di origine: Taiwan.

Espansione e I/O

• Linee PCIe e connettori per espansione periferiche (4 x PCIe x1 Gen3).
• Bus seriali e di gestione: I2C, SMBus, eSPI, GSPI e 2 porte UART.
• Archiviazione & USB: 2 x SATA 3.0, opzioni NVMe onboard, 2 x USB 3.2 Gen2 e multiple porte USB 2.0.

Ordini e supporto

• Diverse SKU e opzioni NVMe disponibili su richiesta; contattare il commerciale per configurazioni specifiche di progetto.
• Immagine AMI BIOS (256 Mbit) e pacchetti OS disponibili; supporto tecnico per deployment industriali e soluzioni termiche.
