Computer-on-module Qseven® EHL701

Intel® Celeron®Intel® PentiumIntel® Atom

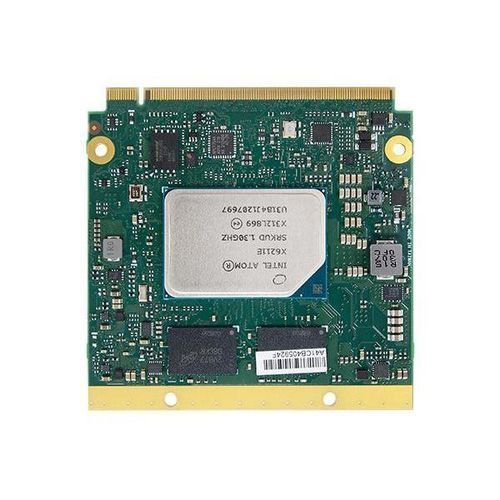

L'EHL701 è un modulo Qseven (System-on-Module) di DFI per applicazioni embedded e industriali, compatibile con processori Intel® Atom® x6000 e le serie Intel® N/J in formato Qseven compatto 70 × 70 mm.

Caratteristiche principali

• Form factor: Qseven — 70 mm × 70 mm.
• Supporto processori: Intel® Atom® x6000; Intel® Pentium® N / J; Intel® Celeron® N / J.
• Memoria: 4 / 8 / 16 GB LPDDR4 saldata, dual-channel LPDDR4 3200 MHz.
• BIOS: AMI SPI 256 Mbit (supporto avvio UEFI).
• Opzioni temperatura di esercizio: varianti commerciali e a ampia gamma di temperatura (es. 0–60 °C; -40–85 °C; -5–65 °C).

Display e grafica

• Grafica: Intel® HD Graphics Gen9LP (OpenGL 5.0, DirectX 12, OpenCL 2.1).
• Codec hardware: decodifica/codifica HW per AVC/H.264, HEVC/H.265, VP8/VP9, MPEG2, JPEG/MJPEG, VC1/WMV9, MVC.
• Uscite: 1 × DDI (HDMI / DVI / DP++), 1 × eDP / LVDS. HDMI fino a 3840×2160@30Hz; DP++ fino a 4096×2160@60Hz; eDP fino a 3840×2160@60Hz.
• Doppio display: eDP/LVDS + DDI.

Espansione e I/O

• PCIe / espansione: 4 × PCIe x1 (Gen2); SDIO; LPC; I2C; SMBus; SPI; UART (TX/RX).
• USB / storage: configurazione USB — 1 × USB 3.1 + 8 × USB 2.0 o 2 × USB 3.1 + 6 × USB 2.0. SATA: 2 × SATA 3.0 (6 Gb/s). eMMC: fino a 128 GB (eMMC 5.1, BGA-153, 8–128G).
• Ethernet / IO: 1 × Intel I211 Gigabit Ethernet; 1 × GPIO 4-bit; interfaccia audio HD; watchdog programmabile (1–255 s).

Sicurezza, alimentazione e supporto OS

• Sicurezza: dTPM o fTPM opzionale.
• Alimentazione: ingressi 5V, 5VSB, VCC_RTC. Esempio consumo: Tip. (x6212RE) 12V @ 0,98A (11,76 W); Max 12V @ 1,45A (17,4 W).
• Sistemi operativi: Windows 10 IoT Enterprise 64-bit; Linux (driver grafico Intel disponibile).

Norme, ordini e origine

• Certificazioni: CE, FCC Class B, RoHS, UKCA.
• Esempi ordine: EHL701-TC83-6211E (Cod. 770-EHL7011-000G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, 32GB eMMC, -40–85 °C. EHL701-TC80-6211E (Cod. 770-EHL7011-100G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, -40–85 °C.
• Imballo: numeri scheda 770-EHL7011-000G / 770-EHL7011-100G; cooler A71-112000-030G.
• Paese di origine: Taiwan. MTBF e dati di umidità disponibili nella documentazione tecnica.
