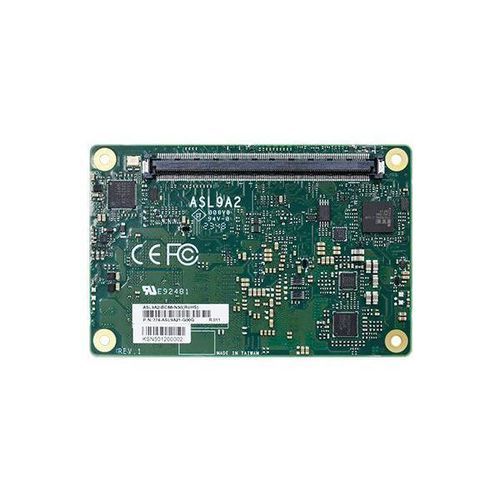

Computer-on-module PICMG ADN9A2

COM Express MiniIntel® Core™ i3-N305Intel Atom® x7425E

Panoramica

L'ADN9A2 è un modulo System-on-Module COM Express® Mini (Tipo 10) di DFI, basato su processori Intel® Atom® / Core / Pentium / Celeron (famiglia Alder Lake‑N). Progettato per applicazioni embedded senza ventola, supporta memoria LPDDR5 e offre I/O ad alta velocità, opzioni di espansione e doppio display per impieghi industriali.

Caratteristiche principali

• Design senza ventola per raffreddamento passivo
• Supporto LPDDR5 dual channel fino a 16 GB
• 4 x PCIe x1 (Gen3) per espansione
• Doppio display: DDI + LVDS/eDP; supporto fino a 4K
• I/O completi: USB 3.2, USB 2.0, SATA, opzioni eMMC
• Ethernet 2,5G (famiglia Intel® I226)

Specifiche tecniche

• Processore: Intel® Atom x7000E / Core‑i / Pentium / Celeron (Alder Lake‑N). Esempi: Intel® Atom x7425E (4 core, 1,5–3,4 GHz, 12 W); Intel® Core i3‑N305 (8 core, 1,0/1,8–3,8 GHz, 9/15 W); Intel® N97 (4 core, 2,0–3,6 GHz, 12 W); Intel® N50 (2 core, 1,0–3,4 GHz, 6 W).
• Memoria: LPDDR5 dual channel fino a 16 GB (LPDDR5 4800 MHz). Opzioni 8 GB / 16 GB su base progetto. Supporto IBECC.
• BIOS: AMI SPI 256 Mbit (UEFI only).
• Controller grafico: Intel® UHD. Funzionalità grafiche: OpenGL 4.6, DirectX 12.1, Vulkan 1.2 (Windows); stack Mesa/OpenGL/Vulkan su Linux. Decodifica HW: 4K60 10b HEVC/VP9/AV1; Codifica HW: 4K60 HEVC/VP9.
• Display: 1 x DDI; 1 x LVDS/eDP. LVDS: canale singolo 24 bit fino a 1920×1200@60Hz. eDP: fino a 4096×2160@60Hz. HDMI: fino a 4096×2160@30Hz. DP++: fino a 4096×2160@60Hz (3840×2160@60Hz).
• Doppio display: DDI + LVDS/eDP.
• Espansione / Interfacce: 4 x PCIe x1 (Gen3); 1 x I2C; 1 x SMBus; 1 x LPC; 1 x SNDW (su richiesta); 1 x GSPI; 2 x UART (TX/RX).
• Audio: HD Audio.
• Ethernet: 1 x Intel® I226‑IT / I226‑LM supporta 10/100/1000 Mbps e 2,5 Gbps.
• I/O: 2 x USB 3.2 Gen2; 8 x USB 2.0; 2 x SATA 3.0 (6 Gb/s); 1 x eMMC 5.1 (8/16/32/64/128 GB su richiesta); 1 x DIO 8 bit.
• Watchdog: Reset di sistema programmabile 1–255 s.
• Sicurezza: dTPM o fTPM opzionali.
• Alimentazione: Ingresso: modalità ATX 4,75–20 V, 5VSB, VCC_RTC; modalità AT 4,75–20 V, VCC_RTC. Consumo: TBD.
• Sistemi operativi (solo UEFI): Windows 11/10 IoT Enterprise 64‑bit; Linux.
• Ambiente: Operativo: -5 a 65 °C; Stoccaggio: -40 a 85 °C. Umidità: 5–90% RH. MTBF: 1.394.204 h @25 °C; 927.579 h @45 °C; 637.575 h @60 °C (escl. accessori).
• Meccanica / Dimensioni: COM Express® Mini 84 mm × 55 mm (3,3" × 2,16").
• Conformità: PICMG COM Express® R3.1 Tipo 10.
• Norme & certificazioni: CE, FCC.
• Contenuto imballo: Dissipatore A71-008356-000G (incluso).
• Paese d'origine: Taiwan.

Ordini & supporto

Opzioni progetto (memoria, eMMC, SNDW, TPM) e personalizzazioni disponibili su richiesta. Contattare DFI per qualificazione, opzioni termiche e accordi di fornitura a lungo termine.
