Computer-on-module PICMG EHL9A2
COM Express CompactCOM Express MiniIntel® Atom® x6212RE

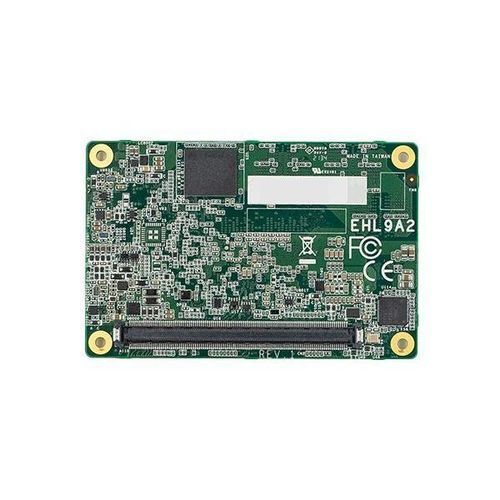

Computer-on-module PICMG - EHL9A2 - DFI - COM Express Compact / COM Express Mini / Intel® Atom® x6212RE
Computer-on-module PICMG - EHL9A2 - DFI - COM Express Compact / COM Express Mini / Intel® Atom® x6212RE
Computer-on-module PICMG - EHL9A2 - DFI - COM Express Compact / COM Express Mini / Intel® Atom® x6212RE - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DFI

Caratteristiche

Fattore di forma
PICMG, COM Express Compact, COM Express Mini
Processore
Intel® Atom® x6212RE, Intel® Elkhart lake SoC
Porte
Ethernet, HDMI, LVDS, eDP, WiFi, USB 3.1, I2C, SATA, SPI, UART, LPDDR4
Sistema operativo
Windows 10 IoT Enterprise
Conservazione dei dati
eMMC 64GB
Altre caratteristiche
embedded, senza ventola
Applicazioni
industriale, medico
Dimensioni della memoria

Min.: 0 GB

Max.: 16 GB

Descrizione

Riassunto del prodotto
  • Processore Intel® Atom® Elkhart Lake Series
  • LPDDR4X a doppio canale 3200MHz/4267MHz fino a 16GB
  • 1 LVDS/eDP, 1 DDI (HDMI/DP++); Supporta due display: DDI + LVDS/eDP
  • Espansioni multiple: 4 PCIe x1
  • Ricco I/O: 1 Intel GbE, 2 USB 3.1, 8 USB 2.0
  • Ciclo di vita della CPU supportato per 15 anni fino al primo trimestre del '36 (in base alla roadmap Intel IOTG)
Caratteristiche
  • Wide-temp: -40~85°C
  • Display 4K2K
  • Espansione multipla
Certificazioni
  • Certificazione RoHS
  • Certificazione CE
  • Certificazione FCC
  • Certificazione UKCA
Tags
  • Slim Bootloader
  • 4K2K Display
  • 1G Ethernet
  • Windows
  • Linux
  • DDR4
  • Basso consumo energetico
  • Certificazione RoHS
  • CE Certification
  • FCC Certification
  • Processori Intel® Atom® Elkhart Lake X Series
  • 2.5G Ethernet
  • Certificazione UKCA
Descrizione dettagliata
  • Le soluzioni di elaborazione embedded di nuova generazione della serie EHL di DFI, alimentate dai processori Intel® Atom™ della serie x6000, sono progettate per migliorare la gestione e la sinergia dei dispositivi IoT. Il nuovo SoC offre un miglioramento di 1,7 volte nelle prestazioni single-thread e fino a 2 volte nella grafica rispetto alla generazione precedente. Il miglioramento delle prestazioni consente ai dispositivi di controllo industriale remoto, ai chioschi, ai dispositivi di monitoraggio medico o agli AGV/AMR mobili di rispondere rapidamente agli eventi edge e di ottimizzare l'efficienza della sincronizzazione e della collaborazione tra i dispositivi edge attraverso una gestione intelligente per un sistema di automazione più completo e senza soluzione di continuità.
  • Come le infrastrutture IT si stanno spostando verso l'edge, esse enfatizzano maggiormente la reattività in tempo reale, il basso consumo energetico e la resilienza ambientale dei dispositivi. DFI progetta appositamente le schede madri industriali della serie EHL, i computer su modulo e i sistemi embedded senza ventola basati sui processori Intel® Atom™ x6000. Oltre a disporre di schede con fattori di forma che vanno da SBC e Mini-ITX, a COM Express Compact e COM Express Mini, DFI offre anche computer industriali di piccole dimensioni che possono facilmente superare i vincoli ambientali sull'implementazione dei dispositivi IoT, funzionando in modo efficiente da -40 a 85°C. Da SBC, Mini-ITX, COM Express Compact, COM Express Mini, fino ai piccoli PC, la serie EHL offre più opzioni per quanto riguarda le prestazioni di calcolo, che vanno da 4,5W a 12W, e garantisce un funzionamento efficiente con una temperatura ambiente compresa tra -40 e 85°C per ottenere la gestione dei dispositivi IoT e la risposta in tempo reale in vari settori dei controlli industriali, del controllo di AGV/robot, del monitoraggio medico remoto, della visualizzazione medica e della gestione dei trasporti.
  • La LAN indipendente da 2,5G fornisce un'esperienza di trasferimento incredibilmente più veloce rispetto alla generica LAN da 1G e può ottimizzare simultaneamente la sinergia tra i dispositivi edge per essere più in tempo reale e senza soluzione di continuità grazie alle funzioni di gestione in-band integrate, vPro e AMT. D'altra parte, la serie EHL supporta anche la trasmissione wireless a banda larga 5G e Wifi 6, eliminando i limiti che i cavi comportano per l'implementazione dei dispositivi.
  • La serie EHL sfrutta il segnale PCIe Gen3 ad alta velocità per ottenere una significativa ottimizzazione dell'espansione e della connessione. Oltre alla memoria DDR4-3200 che supporta fino a 32G, la serie EHL offre anche slot PCIe x4 e PCIe x1, chiave M.2 B & E, slot per nano SIM e vari I/O come LAN, COM, USB 3.1 Gen2 e SATA che migliorano notevolmente la reattività del controllo dei bordi, l'espansione e la connettività.
  • La serie EHL è in grado di collegare fino a tre display 4K Ultra HD indipendenti contemporaneamente, fornendo una visualizzazione delicata e veloce di ogni dettaglio per un'esperienza visiva senza precedenti nelle applicazioni di segnaletica digitale industriale, al dettaglio e nei centri commerciali.
  • La serie EHL introduce vPro e AMT, che erano supportati solo nei modelli desktop e server, nella piattaforma Atom per monitorare e gestire i dispositivi remoti e aggiornare i loro sistemi operativi e software attraverso la segnalazione in-band via Wi-Fi o Ethernet cablata. Anche quando il sistema operativo è inattivo, la funzione di gestione fuori banda può ripristinare facilmente il sistema e l'applicazione per ridurre i tempi di inattività.
  • Dalla progettazione, allo sviluppo, alla produzione, le schede madri DFI seguono il principio della produzione interna al 100%, garantendo la qualità della produzione e la riservatezza delle informazioni. Sviluppati sulla base di queste schede e integrati in telai resistenti, i nostri sistemi embedded sono inoltre garantiti da servizi chiavi in mano e da una tempestiva assistenza post-vendita.
  • Supporto per un lungo ciclo di vita, nessun rischio. Con un supporto per il ciclo di vita del prodotto fino a 15 anni, DFI garantisce prestazioni, qualità e future riparazioni e sostituzioni.
Informazioni per l'ordine
  • EHL9A2-TC16-6425RE: Intel® Atom® x6425RE, LPDDR4 16GB a bordo, eMMC 64GB, LVDS, DIO, TPM 2.0, da -40 a 85°C
  • EHL9A2-TC16-6414RE: Intel® Atom® x6414RE, LPDDR4 16GB a bordo, eMMC 64GB, LVDS, DIO, da -40 a 85°C
  • EHL9A2-TC86-6212RE: Intel® Atom® x6212RE, LPDDR4 8GB a bordo, eMMC 64GB, LVDS, DIO, da -40 a 85°C
  • EHL9A2-BC86-J6426: Intel® Atom® J6426, LPDDR4 8GB a bordo, eMMC 64GB, LVDS, DIO, da -5 a 65°C
  • EHL9A2-BC86-N6211: Intel® Atom® N6211, LPDDR4 8GB a bordo, eMMC 64GB, eDP, SDIO, da -5 a 65°C
  • EHL9A2-TC86-6425RE: Intel® Atom® x6425RE, LPDDR4 8GB a bordo, eMMC 64GB, LVDS, DIO, TPM 2. 0, da -40 a 85°C
    • .0, da -40 a 85°C
Elementi opzionali
  • Diffusore di calore: Per Atom x6000 Series, per Pentium e Celeron
  • Kit scheda portante COM100-B
  • Kit scheda portante COM335
Specifiche tecniche
  • Sistema
    • Processore: Intel Atom® serie x6000 e processori Intel® Celeron® e Pentium® serie N e J
    • Memoria: LPDDR4X fino a 16GB; LPDDR4X a doppio canale 3733MHz/4267MHz a seconda del processore; 8GB/16GB supportati da progetto; In-band ECC (IBECC) con supporto di chip di memoria normali su SKU selezionate della serie ATOM x6000; IBECC può essere abilitato o disabilitato nel menu di configurazione del BIOS
    • BIOS: AMI SPI 256Mbit
  • Grafica
    • Controller: Intel® HD Graphics
    • Feature: OpenGL 5.0, DirectX 12, OpenCL 2.1; Decodifica HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; Codifica HW: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP9, MVC
    • Display: 1 x DDI, 1 x LVDS/eDP; LVDS: canale singolo a 24 bit, risoluzione fino a 1920x1200 @ 60Hz; eDP: risoluzione fino a 4096x2160 @ 60Hz; HDMI: risoluzione fino a 4096x2160 @ 30Hz; DP++: risoluzione fino a 4096x2160 @ 60Hz, 3840x2160 @60Hz
    • Dual Displays: DDI + LVDS/eDP
  • Espansione
    • Interfaccia: 4 x PCIe x1 (Gen 3), 1 x SD/SDIO (disponibile su richiesta), 1 x I2C, 1 x SMBus, 1 x LPC, 1 x Speaker, 1 x SD 3.0, 1 x SPI, 2 x UART (TX/RX)
  • Audio
    • Interfaccia: Audio HD
  • Ethernet
    • Controller: 1 x Intel® I225-IT / I225-LM (10/100/1000Mbps/2,5Gbps)
  • I/O
    • USB: 2 x USB 3.1, 8 x USB 2.0
    • SATA: 2 x SATA 3. 0 (fino a 6Gb/s)
    • SATA: 2 x SATA 3.0 (fino a 6Gb/s)
    • eMMC: 1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1 (disponibile su richiesta)
    • DIO: 1 x DIO a 8 bit
  • Watchdog Timer
    • Output e intervallo: Reset di sistema, programmabile via software da 1 a 255 secondi
  • Sicurezza
    • TPM: dTPM o fTPM (opzionale)
  • Alimentazione
    • Tipo: 4.75V~20V, 5VSB, VCC_RTC (modalità ATX); 4,75V~20V, VCC_RTC (modalità AT)
    • Consumo: TBD
  • Supporto OS
    • Windows: Windows 10 IoT Enterprise 64-bit
    • Linux
  • Ambiente
    • Temperatura: Funzionamento: da -5 a 65°C, da -40 a 85°C; Stoccaggio: da -40 a 85°C
    • Umidità: In funzione: da 5 a 90% RH; Stoccaggio: 5-90% RH
    • MTBF: TBD
  • Meccanismo
    • Dimensioni: COM Express® Mini 84 mm (3,3") x 55 mm (2,16")
    • Conformità: PICMG COM Express® R3.0, Type 10
  • Standard e certificazioni
    • Certificazioni: CE, FCC, UKCA, RoHS
  • Lista di imballaggio
    • Dissipatore di calore (per Pentium e Celeron) A71-008170-010G
    • Raffreddatore (per Atom serie x6000) A71-108143-000G
  • Paese di origine
    • Taiwan

---
