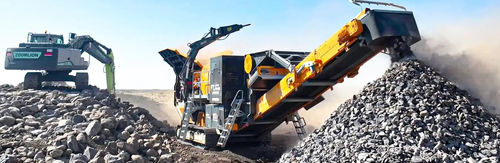

Frantoio a ganascia FTJ-11-75

mobilecon motore dieselprimario

Panoramica
Il frantoio a mascelle mobile FTJ-11-75 è un'unità cingolata ad alta capacità progettata per la frantumazione primaria di pietra, calcestruzzo e rifiuti da costruzione. Integra alimentazione, frantumazione primaria, separazione e gestione dello stock per il trattamento in cantiere.

Cisterna di alimentazione vibrante
La cisterna vibrante utilizza vibromotori e molle in acciaio per trasferire rapidamente il materiale verso il frantoio. Una griglia grizzly bullonata impedisce l'ingresso di materiale fangoso; le dimensioni di vagliatura sono definite su richiesta. Struttura robusta e molle qualità A1 per lunga durata.

Frantoio a mascelle
Adatto a materiali duri e abrasivi con alto contenuto di silice (basalto, granito). La mascella mobile riduce il materiale tramite movimento compressivo/ellittico contro la mascella fissa. L'azionamento idraulico consente rapidi cambi di apertura per determinare la granulometria di uscita. Rivestimenti interni sostituibili proteggono la struttura per una manutenzione agevolata. Componenti chiave: pitman mobile, sistema volano e gruppo tendicinghia.

Nastro di accumulo (tipo pieghevole)
I nastri pieghevoli trasportano i prodotti frantumati alle aree di stoccaggio e riducono le dimensioni per il trasporto. Elementi della cintura resistenti all'usura assicurano lunga durata. Componenti: traverse nastro, tamburi di azionamento e motori accoppiati.

Nastro separatore (separatore magnetico)
Il nastro separatore sovradimensionato include un blocco magnetico permanente principale, nastro separatore senza fine, motore e telaio in acciaio magneticamente isolato (serie MBS) per evitare adesione indesiderata dei metalli. Struttura a campo magnetico a 3 poli.

Sistema cingolato
Il sistema cingolato garantisce mobilità con larghezza di pista di 500 mm. I cingoli sono progettati per spostamenti versatili e resistenza a terreni difficili; progettazione conforme agli standard A1 e CE.

Sistema di automazione
Il plant è controllato tramite PLC con pannello di automazione a bordo macchina. L'automazione gestisce il frantoio, i nastri di stoccaggio e le tramogge di alimentazione. Opzioni disponibili: interfaccia professionale, controllo remoto e protezione con sensore di calore.

Generatore / Sistema ibrido
Il generatore integrato fornisce energia per il funzionamento continuo. La configurazione ibrida consente il funzionamento a diesel e/o rete elettrica per mitigare forniture di rete irregolari o assenti. La capacità ibrida è selezionabile in base alle esigenze energetiche del sito per ottimizzare consumi ed efficienza.

Sistema di lubrificazione automatico (opzionale)
Un sistema di lubrificazione automatico opzionale fornisce grasso ai punti richiesti durante esercizio e manutenzione, assicurando distribuzione omogenea e riducendo i tempi di fermo e il consumo di lubrificante.

Sistema idraulico
I comandi idraulici muovono i coperchi delle tramogge e i nastri di stoccaggio senza sforzo manuale tramite bracci idraulici ad azionamento rapido.

• Vantaggi: opera senza manodopera
• Fornisce rapida mobilità alle parti correlate
• Soluzione rapida e pratica

Dimensioni di spedizione (metriche)
Modello | L | W | H
FTJ-11-75 | 15650 mm | 3365 mm | 3660 mm

Dimensioni di spedizione (imperiali)
Modello | L | W | H
FTJ-11-75 | 51' 4" | 11' | 12'

Note sui componenti e sul progetto
L'unità comprende: cisterna di alimentazione vibrante con griglia grizzly e vibromotori; frantoio a mascelle con regolazione idraulica e rivestimenti sostituibili; nastri di stoccaggio pieghevoli con tamburi di azionamento; nastro separatore magnetico con telaio isolato; sistema cingolato 500 mm; automazione PLC con sensore di calore opzionale e controllo remoto; configurazione ibrida con generatore; sistema di lubrificazione automatica opzionale; bracci di controllo idraulici e coperchi tramoggia idraulici.

Caratteristiche / specifiche tecniche

• Modello: FTJ-11-75
• Applicazione: frantumazione primaria di pietra, calcestruzzo e rifiuti da costruzione
• Alimentazione: cisterna vibrante con vibromotori e molle in acciaio; griglia grizzly bullonata (dimensioni su richiesta)
• Tipo di frantoio: frantoio a mascelle con pitman mobile, sistema volano e gruppo tendicinghia
• Regolazione mascella: sistema di regolazione idraulica per la granulometria desiderata
• Protezione: rivestimenti protettivi sostituibili all'interno del frantoio
• Movimentazione stock: nastri di stoccaggio pieghevoli con elementi resistenti all'usura, traverse nastro e tamburi di azionamento
• Separatore: separatore magnetico permanente serie MBS con nastro senza fine e telaio magneticamente isolato; campo magnetico a 3 poli
• Sistema cingolato: larghezza 500 mm; progettato per mobilità versatile e terreni difficili
• Automazione: automazione completa PLC, interfaccia professionale, controllo remoto; protezione sensore di calore opzionale
• Alimentazione: generatore con funzionamento ibrido (diesel + rete) — capacità opzionale a seconda del sito; basso consumo di carburante / alta efficienza
• Manutenzione: sistema di lubrificazione automatico opzionale per distribuzione ottimale del grasso e riduzione del tempo di manutenzione
• Idraulica: bracci di controllo idraulici per coperchi tramoggia e nastri di stoccaggio (operazione rapida, senza manodopera)
• Dimensioni di spedizione (L x W x H): 15650 mm x 3365 mm x 3660 mm
