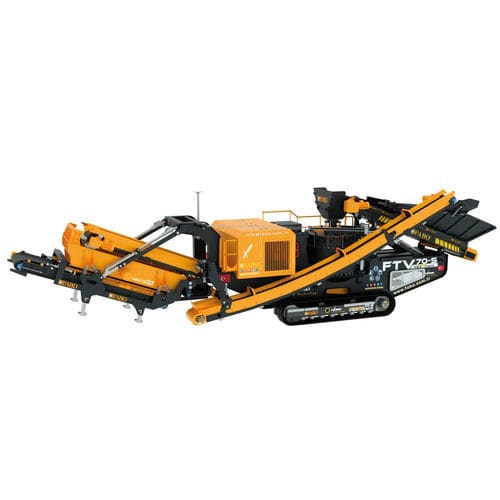

Frantoio a percussione ad asse verticale FTV-70-s

mobilecon motore dieselper la produzione di sabbia

Panoramica
FTV-70-s è un impianto mobile su cingoli a impatto con asse verticale (VSI) progettato per la produzione ad alta resa di sabbia 0–5 mm e per la sagomatura di rocce medio-dure e abrasive come basalto e granito. Il design integrato combina alimentazione, frantumazione, vagliatura e stoccaggio per operazioni mobili in cantiere.

Alimentatore a nastro
L'alimentatore a nastro fornisce un flusso continuo e regolato al frantoio VSI. Punti chiave :

• Due motori accoppiati per alimentazione affidabile e mobilità.
• Sistema di protezione motore contro surriscaldamento e guasti.
• Logica di alimentazione automatizzata in due fasi per bilanciare carico del frantoio e capacità :
• Fase 1: se la densità del prodotto e la corrente del frantoio aumentano, l'automazione riduce il trasferimento dalla tramoggia per evitare sovraccarichi e usura.
• Fase 2: se densità e corrente diminuiscono, l'automazione aumenta il trasferimento per massimizzare la produttività.

Frantoio a asse verticale
Il frantoio VSI-700 è ottimizzato per produrre una elevata percentuale di sabbia fine cubica (0–5 mm). Caratteristiche principali :

• Rotore VSI-700 con diametro Ø 700 mm.
• Rotore ad alta velocità proietta il materiale contro rivestimenti d'usura per garantire particelle cubiche e buona sagomatura.
• Dimensione massima di alimentazione: 35 mm.
• Rivestimenti di protezione bullonati e sostituibili per manutenzione rapida e maggiore durata.
• Progettato per alta capacità produttiva con punti di manutenzione facilmente accessibili.

Vagli vibranti
Il vaglio vibrante classifica il materiale frantumato per frazioni target e convoglia i prodotti ai nastri di stoccaggio. Punti chiave :

• Unità di vagliatura tipica: 1300 x 3000 mm (personalizzabile su richiesta).
• Molle in acciaio robuste per funzionamento continuo sotto carichi gravosi.
• Griglie di vagliatura a cambio rapido per ridurre i tempi di fermo in manutenzione.

Nastro di stoccaggio / Convogliatori pieghevoli
I convogliatori pieghevoli riducono l'ingombro per il trasporto e semplificano la logistica. Caratteristiche: convogliatori pieghevoli, traverse nastro, tamburi di azionamento, motori accoppiati e nastri resistenti all'usura per lunghi intervalli di servizio.

Nastro separatore (Separatore magnetico)
Il separatore magnetico integrato sulla cinta sovradimensionata rimuove contaminanti ferrosi tramite un blocco magnetico permanente, una cintura separatrice senza fine e una struttura in acciaio isolata per evitare accumuli indesiderati di metalli.

Sistema cingolato
La mobilità su piatto cingolato con larghezza di 500 mm offre :

• Movimentazione versatile su terreni difficili.
• Regolazione della velocità in due fasi per trasferimento e posizionamento.
• Progettazione conforme ai requisiti CE per operazioni pesanti.

Sistema di automazione
Il controllo PLC e un'interfaccia HMI professionale gestiscono il funzionamento del frantoio, degli alimentatori e dei nastri. Funzioni: controllo remoto disponibile e protezione opzionale con sensore di calore per componenti critici.

Generatore e tecnologia ibrida
Il generatore opzionale e la configurazione ibrida diesel/rete assicurano operazioni continue dove la rete è assente o instabile. Vantaggi :

• Modalità selezionabile diesel, rete o ibrida.
• Opzione per disabilitare il generatore se la rete è stabile.
• Progettato per basso consumo di carburante ed elevata efficienza energetica.

Sistema di lubrificazione automatica (opzionale)
La lubrificazione automatica opzionale fornisce quantità misurate di grasso a cuscinetti e parti soggette ad usura, riducendo la manutenzione manuale, assicurando lubrificazione uniforme e accorciando i cicli di servizio.

Sistema idraulico
I comandi e le coperture idrauliche permettono operazioni rapide e assistite. Vantaggi :

• Minore intervento manuale per montaggio e piegatura.
• Spostamento rapido delle parti chiave.
• Operazioni di avvio/arresto pratiche e sicure in cantiere.

Protezione e manutenzione
Piani d'usura bullonati sostituibili, rivestimenti protettivi e componenti di servizio accessibili sono progettati per minimizzare i fermi macchina e facilitare gli interventi in campo (sostituzione griglie, ingrassaggio, controlli motore).

Applicazioni
Indicato per la produzione di sabbia fine e aggregati sagomati, frantumazione secondaria/terziaria in cave e cantieri, e per operazioni mobili su terreni accidentati che richiedono unità su cingoli.

Specifiche tecniche

• Modello: FTV-70-s
• Marca: FABO
• Tipo di frantoio: VSI (Vertical Shaft Impact) – VSI-700
• Diametro del rotore: Ø 700 mm
• Dimensione massima di alimentazione: 35 mm
• Prodotto principale: produzione di sabbia 0–5 mm (alta produttività)
• Dimensione nominale del vaglio esempio: 1300 x 3000 mm (personalizzabile)
• Convogliatore di stoccaggio: tipo pieghevole, richiudibile per il trasporto
• Separatore: magnete permanente a 3 poli (nastro separatore)
• Larghezza cingolo: 500 mm (mobilità su cingoli)
• Trasmissione & controllo: automazione PLC, controllo remoto disponibile, protezione sensore di calore opzionale
• Generatore: compatibile ibrido diesel/rete (capacità opzionali disponibili)
• Lubrificazione automatica: opzionale (distribuzione uniforme del grasso per cuscinetti e parti del frantoio)
• Alimentatore a nastro: 2 motori accoppiati, protezione motore, logica di alimentazione controllata in due fasi (controllo densità/ampere)
• Protezione usura: rivestimenti bullonati sostituibili per manutenzione rapida
