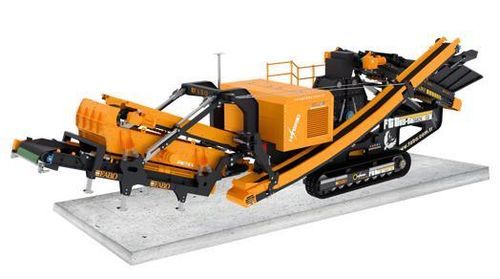

Frantoio a percussione ad asse verticale FTT-100-S

mobilecon motore dieselper la produzione di sabbia

Panoramica
L'impianto mobile di frantumazione e vagliatura a urto terziario FTT-100-S garantisce prestazioni efficaci di frantumazione e vagliatura terziaria per la produzione di aggregati fini e frazioni tipo sabbia. L'unità su cingoli è progettata per mobilità in sito e funzionamento continuo in condizioni gravose.

Alimentatore a nastro
L'alimentatore a nastro convoglia rapidamente il materiale verso il frantoio terziario. È azionato da due motori ed è dotato di protezione motore contro il surriscaldamento. L'intensità di alimentazione è collegata al sistema di automazione: il sistema riduce il trasferimento del bunker quando la corrente del frantoio aumenta per evitare blocchi e lo incrementa quando la corrente diminuisce per mantenere la produttività massima.

Frantoio terziario
Il frantoio terziario presenta un rotore ad alta velocità e una carenatura apribile idraulicamente per le operazioni di manutenzione. Il materiale viene ridotto tramite rotori ad alta velocità che colpiscono palette pendolari fino a ottenere una frazione finale di 0–5 mm. Le porte di scarico trasferiscono il prodotto al vaglio vibrante. Il rotore può invertire il senso di rotazione per ridurre l'usura delle palette.

Vaglio vibrante
Il vaglio vibrante separa i materiali provenienti dal frantoio a asse verticale in dimensioni specificate e indirizza le frazioni alle aree di stoccaggio. Le dimensioni del vaglio sono personalizzabili in base alle richieste del cliente. Il vaglio utilizza molle in acciaio resistenti e reti sostituibili per consentire un funzionamento continuo e rapida manutenzione.

Nastro di stoccaggio
I nastri convogliatori pieghevoli trasferiscono i prodotti separati alle cumuli di stoccaggio riducendo l'ingombro della macchina quando ripiegati. Le cinghie sono realizzate con materiali resistenti all'usura per una lunga durata.

Nastro separatore (magnetico)
Il separatore magnetico su nastro comprende un blocco magnetico permanente, nastro separatore senza fine, motore di azionamento e telaio in acciaio magneticamente isolato per evitare l'adesione indesiderata di metalli attorno al telaio.

Sistema cingolato
Il sistema cingolato largo 500 mm fornisce mobilità e resistenza su terreni impegnativi. Il montaggio su cingoli permette un rapido riposizionamento in sito. FABO applica pratiche di R&S per garantire conformità agli standard A1 Quality e CE.

Sistema di automazione
L'impianto è controllato da un sistema di automazione completo basato su PLC. Le apparecchiature principali — frantoio, nastri di stoccaggio e tramoggia di alimentazione — sono gestite tramite un pannello operatore con interfaccia professionale e opzioni di controllo remoto. È disponibile un sensore termico opzionale.

Generatore / Sistema ibrido
Il generatore a bordo fornisce l'energia necessaria per il funzionamento continuo. La configurazione ibrida consente l'uso di diesel ed energia elettrica, raccomandata dove la rete è instabile o assente. La capacità ibrida è selezionabile in base al fabbisogno energetico del sito.

Sistema di lubrificazione automatica (opzionale)
Un sistema di lubrificazione automatica fornisce grasso ai componenti pertinenti durante funzionamento e manutenzione, garantendo una distribuzione uniforme, riducendo il consumo di grasso e i tempi di manutenzione.

Sistema idraulico
Il sistema idraulico aziona i copri tramoggia e i nastri di stoccaggio senza intervento manuale, utilizzando bracci di controllo idraulici per movimenti rapidi di accensione/spegnimento.

• Funziona senza necessità di manodopera
• Consente la rapida mobilitazione delle parti correlate
• Soluzione rapida e pratica per le operazioni in sito

Caratteristiche / specifiche tecniche

• Modello: FTT-100-S
• Rotore del frantoio terziario: Ø 1200 x 1000 mm
• Dimensione massima di alimentazione: 120 mm
• Dimensioni del vaglio vibrante (esempio): 1500 x 4200 mm (dimensioni di vagliatura personalizzabili)
• Prodotto finale ottenibile con il frantoio terziario: fino a 0–5 mm
• Rotore del frantoio reversibile (funziona in due direzioni) per minimizzare l'usura delle palette
• Larghezza cingoli: 500 mm
• Generatore: tecnologia ibrida — funzionamento diesel ed elettrico (capacità ibrida opzionale)
• Sistema di lubrificazione automatica: opzionale, distribuzione automatica del grasso
• Alimentatore a nastro: 2 motori, protezione motore, controllo di alimentazione accoppiato all'automazione
• Materiali e componenti progettati per la durabilità: sistema pendolare resistente, reti del vaglio sostituibili, molle in acciaio durevoli
