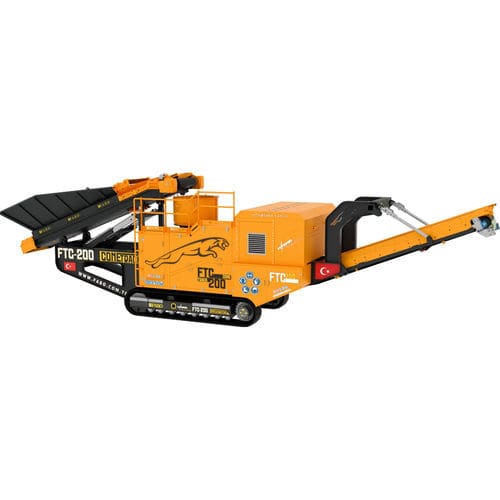

Frantoio a cono FTC-200

mobilead alta capacitàcon motore diesel

Panoramica
Il frantoio a cono mobile FTC-200 offre un triturazione secondaria e terziaria efficiente di pietra dura e calcestruzzo tramite un potente sistema a cono su cingoli. L'impianto mobile integrato comprende alimentazione, frantumazione, convogliamento allo stoccaggio e automazione per operazioni di frantumazione in sito ad alta capacità.

Camera di frantumazione (dati selezionati)
Alimentazione massima: 5 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41
EC: 185 | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
EF: 35 | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | - | -

Dati tecnici principali

• Capacità produttiva: 150-250 TPH
• Tipo di frantoio: Frantoio a cono
• Potenza: 275 kVA
• Peso: 38.500 kg

Alimentatore a nastro
L'alimentatore a nastro trasferisce rapidamente il materiale caricato al frantoio. È dotato di due motori per la mobilità e di un sistema di protezione motore per prevenire guasti da surriscaldamento. Il funzionamento dell'alimentatore è accoppiato al frantoio tramite il sistema di automazione e opera in due fasi: Fase 1 — se la corrente del frantoio aumenta (alta densità del prodotto frantumato) l'automazione interrompe il trasferimento dalla tramoggia per evitare accumuli e usura; Fase 2 — se la corrente del frantoio diminuisce (bassa densità) l'automazione aumenta il trasferimento dalla tramoggia per mantenere la produzione al massimo.

Frantoio a cono
Il frantoio a cono trasmette potenza dal motore all'albero pignone/ingranaggio e al mozzo. Con il suo nucleo e concavo, frantuma le rocce nelle dimensioni desiderate. Il FTC-200 presenta un cono robusto (CC-200) con alta velocità del rotore e una solida struttura degli ingranaggi. L'apertura di alimentazione indicata è 185 mm per la configurazione pertinente.

Nastro di stoccaggio e nastri separatori
I nastri convogliatori pieghevoli si ripiegano per ridurre l'ingombro di trasporto/installazione e convogliano i prodotti frantumati all'area di stoccaggio. Il nastro separatore magnetico (serie MBS) comprende un blocco magnetico permanente, nastro continuo, motore e telaio in acciaio magneticamente isolato progettato per prevenire l'adesione di metalli indesiderati.

Sistema di cingoli
Il sottocarro su cingoli fornisce mobilità della macchina su terreni difficili. Larghezza cingolo: 500 mm. Il sistema cingolato è progettato per mobilità versatile e conformità agli standard di qualità e CE.

Sistema di automazione
L'automazione completa basata su PLC controlla il frantoio, le tramogge di alimentazione e i nastri di stoccaggio. Le funzioni includono interfaccia professionale, controllo PLC, capacità di controllo remoto e protezione opzionale con sensore di calore. L'automazione ottimizza la modalità operativa e protegge l'attrezzatura regolando l'alimentazione in base al carico del frantoio.

Generatore e alimentazione ibrida
Il sistema generatore ibrido fornisce la potenza necessaria; può funzionare a diesel o con la rete elettrica. La configurazione ibrida previene malfunzionamenti dovuti a alimentazione irregolare e può essere dimensionata in base alle esigenze energetiche del sito. Vantaggi evidenziati: basso consumo di carburante, alta efficienza e operazione ibrida opzionale per utilizzare la rete quando disponibile.

Sistema di lubrificazione automatico (opzionale)
Fornisce distribuzione uniforme del grasso su tutti i punti di lubrificazione, riduce i tempi e la manodopera per la manutenzione, minimizza l'uso di olio e garantisce una lubrificazione affidabile durante il funzionamento.

Sistema idraulico
Il sistema idraulico aziona i coperchi delle tramogge e i nastri di stoccaggio senza lavoro manuale mediante bracci di controllo idraulici; esegue rapidamente le operazioni on/off. Vantaggi includono:

• Funzionamento senza manodopera
• Fornisce rapida mobilità delle parti correlate
• Soluzione rapida e pratica per operazioni e manutenzione

Dimensioni di spedizione
Metrico: FTC-200 — L 16150 mm | W 3050 mm | H 3650 mm
Imperiale: FTC-200 — L 52' 11" | W 10' | H 11' 11"

Specifiche / Dati tecnici

• Modello: FTC-200
• Capacità produttiva: 150-250 TPH
• Tipo di frantoio: Frantoio a cono (CC-200)
• Alimentazione: 275 kVA (opzione generatore / ibrida)
• Peso macchina: 38.500 kg
• Apertura di alimentazione (indicata): 185 mm (dipende dalla configurazione)
• Intervalli camera di frantumazione EC / EF: vedere il blocco Camera di frantumazione sopra per i valori EC / EF
• Larghezza cingolo: 500 mm
• Automazione: controllo PLC, interfaccia professionale, controllo remoto, sensore di calore opzionale
• Sistemi opzionali: sistema di lubrificazione automatica, configurazione generatore ibrido
• Sistemi idraulici: bracci di controllo idraulici, coperchi tramoggia e nastri idraulici
