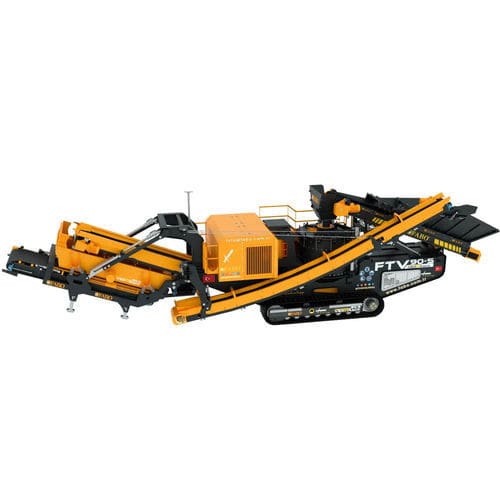

Frantoio a percussione ad asse verticale FTV-90-s

mobilecon motore dieselper la produzione di sabbia

Panoramica
L'impianto mobile di frantumazione e vagliatura a impatto ad albero verticale FTV-90-s fornisce frantumazione fine e classificazione integrate su telaio cingolato. Progettato per una elevata produzione di sabbia 0–5 mm e per il trattamento di materiali duri e abrasivi come basalto e granito, l'impianto integra alimentazione, frantumazione, vagliatura e convogliamento con controllo PLC e opzioni di alimentazione ibrida e lubrificazione.

Alimentatore a nastro

• L'alimentatore a nastro trasferisce il materiale caricato al frantoio per garantire un'alimentazione regolare.
• Dotato di due motori di azionamento e protezione motore per evitare surriscaldamenti.
• Intensità di lavoro dell'alimentatore e del frantoio accoppiate al sistema di automazione per funzionamento sincronizzato.
• Logica di automazione: alta corrente del frantoio interrompe il trasferimento dal bunker per evitare accumuli e usura; bassa corrente aumenta il trasferimento per massimizzare la capacità.

Frantoio a albero verticale (VSI)

• Macchina principale per la produzione di sabbia fine con alta efficienza nella gamma 0–5 mm.
• Frantumazione mediante rotore ad alta velocità che proietta il materiale contro rivestimenti protettivi, adatto a materiali duri e abrasivi.
• Diametro del rotore: Ø 900 mm (rotore VSI-900).
• Dimensione massima di alimentazione: 50 mm.
• I rivestimenti protettivi coprono l'interno del frantoio per ridurre l'usura; i rivestimenti sono fissati con bulloni per rapida sostituzione e manutenzione.
• Progettato per elevata produttività e facile manutenzione.

Vagli vibranti

• Separa il materiale frantumato nelle pezzature richieste e convoglia le frazioni sui nastri di stoccaggio.
• Esempio di superficie di vagliatura: 1500 x 3200 mm (area configurabile su richiesta).
• Molle in acciaio resistenti consentono funzionamento continuo in condizioni gravose.
• Le maglie del vaglio possono essere sostituite rapidamente per ridurre i tempi di fermo.

Nastro di stoccaggio / Convogliatori pieghevoli

• I convogliatori pieghevoli trasportano i prodotti finiti alle aree di stoccaggio e riducono l'ingombro durante il trasporto quando ripiegati.
• Materiali delle cinture resistenti all'usura per lunga durata.
• Caratteristiche: regolazione della corsa della cintura, tamburi di trascinamento, motori accoppiati.

Nastro separatore (Separatore magnetico)

• Il separatore magnetico su nastro comprende blocco magnetico permanente, nastro separatore senza fine, motore e telaio in acciaio isolato magneticamente.
• La serie MBS a magnete permanente evita l'adesione indesiderata di metallo al telaio.
• Opzione campo magnetico a 3 poli disponibile per migliorare la separazione.

Sistema cingolato

• Mobilità cingolata con tracce larghe 500 mm per spostamenti robusti su terreni accidentati.
• Regolazione della velocità di marcia in due stadi per posizionamento e trasferimento controllati.

Sistema di automazione

• Pannello di controllo PLC montato sulla macchina per automazione completa di frantoio, alimentatori e convogliatori.
• Il sistema ottimizza alimentazione e convogliamento per massimizzare efficienza e proteggere l'attrezzatura.
• Interfaccia HMI professionale, controllo remoto e protezione termica opzionale disponibili.

Generatore e sistema ibrido

• Generatore a bordo fornisce alimentazione continua; opzione ibrida permette funzionamento a diesel o rete elettrica.
• La modalità ibrida mitiga forniture di rete instabili e può essere disattivata per usare energia del sito quando disponibile.

Sistema di lubrificazione automatico (opzionale)

• Distribuzione temporizzata e uniforme di grasso ai cuscinetti e componenti che richiedono lubrificazione.
• Riduce gli interventi manuali di manutenzione e ottimizza l'uso di lubrificante per abbattere i costi operativi.

Sistema idraulico

• Attuatori idraulici comandano le coperture dei bunker e i convogliatori senza intervento manuale.
• Operazioni rapide e pratiche consentono rapido piegamento/apertura e mobilità della macchina.
• Vantaggi: riduzione della manodopera, rapido dispiegamento e funzionamento pratico in cantiere.

Progettazione e manutenzione

• Rivestimenti di protezione bullonati per sostituzione rapida.
• Progettazione accessibile per manutenzione rapida di rotore, rivestimenti e componenti di vagliatura.

Dimensioni di trasporto / Disegni tecnici
Sono disponibili dimensioni di trasporto e disegni tecnici dettagliati per il modello nelle varianti metriche e imperiali.

Specifiche tecniche

• Modello: FTV-90-s
• Tipo di frantoio: Impatto ad albero verticale (VSI), rotore VSI-900 (Ø 900 mm)
• Dimensione massima di alimentazione: 50 mm
• Gamma prodotto principale: produzione di sabbia 0–5 mm (alto rendimento)
• Esempio dimensione vagli vibranti: 1500 x 3200 mm (configurabile)
• Alimentatore a nastro: 2 motori, protezione motore, controllo accoppiato all'automazione
• Nastro convogliatore di stoccaggio: tipo pieghevole, nastri resistenti all'usura
• Nastro separatore: magnete permanente (serie MBS), opzione campo magnetico a 3 poli
• Larghezza cingoli: cingoli 500 mm (mobilità robusta)
• Automazione: controllo PLC, controllo remoto, protezione termica opzionale
• Opzioni di alimentazione: generatore a bordo con capacità ibrida diesel/elettrica (ibrido opzionale)
• Lubrificazione: sistema di lubrificazione automatico (opzionale)
• Idraulica: bracci di comando idraulici per coperture bunker e convogliatori
