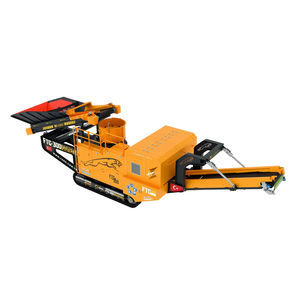

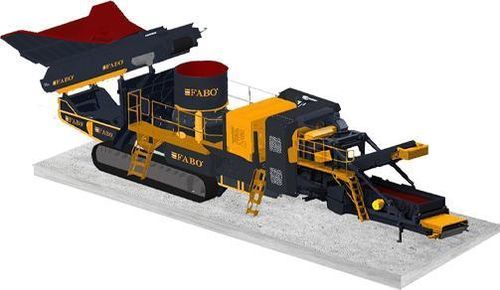

Frantoio a cono FTC-300-s

mobilecon motore dieselad alta capacità

Panoramica
L'impianto mobile di frantumazione e vagliatura a cono FTC-300-s è una soluzione su cingoli che integra alimentazione, frantumazione, vagliatura e convogliamento verso i depositi. Progettato per la produzione ad alta capacità in cantiere, l'unità supporta opzioni ibride di alimentazione e automazione completa per mantenere un flusso costante e una logistica efficiente.

Alimentatore a nastro
L'alimentatore a nastro trasferisce il materiale al frantoio con protezione motore integrata e automazione per regolare la portata e prevenire sovraccarichi.

• Protezione motore contro il surriscaldamento
• Intensità di alimentazione controllata dall'automazione dell'impianto
• Logica di automazione a due fasi che regola il trasferimento della tramoggia in base all'amperaggio del frantoio

Frantoio a cono
Progettato per elevata velocità del rotore e robusta trasmissione a ingranaggi per raggiungere la capacità dell'impianto. La potenza è trasmessa tramite albero pignone e mozzo per ridurre il materiale alle dimensioni desiderate.

• Modello di riferimento nel sistema: CC-300
• Apertura di alimentazione (cono): 215 mm
• Albero pignone, mozzo e ingranaggi per trasmissione affidabile

Vibrovaglio
Il vaglio vibrante separa i prodotti per dimensione e alimenta i convogliatori di deposito; le dimensioni di vagliatura possono essere adattate ai requisiti del progetto.

• Dimensione standard del vaglio: 1500 x 4200 mm
• Molle in acciaio durevoli per funzionamento continuo
• Reti del vaglio a cambio rapido per manutenzione rapida

Nastri di stoccaggio e nastro separatore
I convogliatori di stoccaggio pieghevoli riducono l'ingombro per il trasporto. I nastri separatori includono un blocco magnete permanente e nastro senza fine per isolare contaminanti metallici.

• Convogliatori pieghevoli per trasporto compatto
• Percorsi nastro, tamburi motore e motori accoppiati
• Opzione separatore magnetico a 3 poli

Sistema su cingoli
Il telaio su cingoli fornisce mobilità su terreni impegnativi; larghezza cingolo specificata: 500 mm. I sistemi sono progettati per rispettare gli standard di qualità e CE.

Sistema di automazione
L'automazione PLC gestisce frantoio, convogliatori e tramogge con interfaccia professionale e opzioni di controllo remoto.

• Controllo PLC
• Interfaccia utente professionale
• Controllo remoto e protezione opzionale con sensore di calore

Generatore (tecnologia ibrida)
Il generatore ibrido consente il funzionamento a diesel e/o rete elettrica per siti con alimentazione irregolare. La capacità ibrida è configurata in base alle esigenze del sito.

• Funzionamento ibrido diesel + elettrico
• Opzioni a basso consumo di carburante
• Progettato per funzionamento continuo ed efficiente

Sistema di lubrificazione automatico (opzionale)
Il sistema di lubrificazione automatico opzionale distribuisce il grasso ai componenti chiave, riducendo i tempi di manutenzione e garantendo cicli di lubrificazione uniformi.

Sistema idraulico
Attuatori idraulici azionano i coperchi delle tramogge e i convogliatori per regolazioni rapide e senza intervento manuale.

• Bracci di controllo idraulici
• Coperchi tramoggia e nastri azionati idraulicamente
• Funziona senza necessità di manodopera manuale

Camera di frantumazione - Alimentazione massima (tabella)
Camera di frantumazione | Alimentazione massima | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC | 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF | 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | - | - | - | - | - | - | -

Componenti e dati chiave

• Capacità produttiva: 220-340 TPH
• Tipo di frantoio: Frantoio a cono (CC-300 referenziato)
• Potenza: 500 kVA (generatore / opzione ibrida)
• Vibrovaglio: 1500 x 4200 mm
• Peso approssimativo: 51.500 kg
• Apertura di alimentazione (cono): 215 mm

Specifiche tecniche

• Capacità produttiva: 220-340 TPH
• Tipo di frantoio: Frantoio a cono (CC-300 referenziato)
• Potenza: 500 kVA (generatore / opzione ibrida)
• Vibrovaglio: 1500 x 4200 mm
• Peso macchina: 51.500 kg
• Apertura di alimentazione (cono): 215 mm
• Larghezza cingolo: 500 mm
• Automazione: interfaccia PLC, controllo remoto, protezione opzionale con sensore di calore
• Sistemi opzionali: lubrificazione automatica, generatore ibrido
• Componenti chiave: alimentatore a nastro con protezione motore, nastri di stoccaggio pieghevoli, separatore magnetico (magnete permanente), sistema idraulico per tramogge
