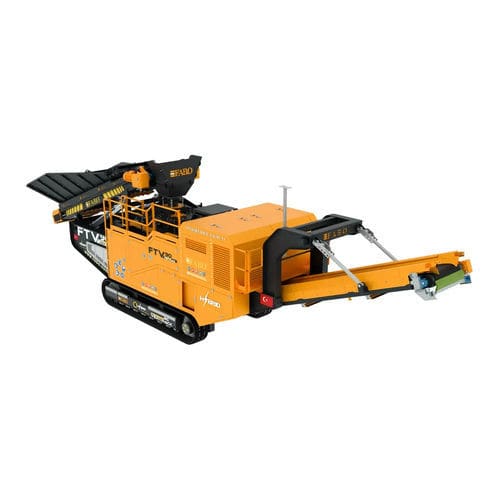

Frantoio a percussione ad asse verticale FTV-90

mobilecon motore dieselper la produzione di sabbia

Panoramica
Il frantoio a percussione a asse verticale mobile FTV-90 esegue la sagomatura e la frantumazione fine di pietra e calcestruzzo con un sistema VSI su cingoli ottimizzato per la produzione di sabbia 0-5 mm. Progettato per materiali duri e abrasivi (ad es. basalto, granito), l’impianto offre elevata capacità, funzionamento efficiente e manutenzione semplificata. Il rotore accelera il materiale alimentato e lo proietta contro rivestimenti di usura avvitati per una forma controllata e sostituzione rapida.

Alimentatore a nastro (Belt Feeder)
L’alimentatore a nastro trasferisce il materiale al frantoio ed è azionato da due motori. Include protezione motore contro il surriscaldamento ed è gestito dal sistema di automazione per regolare l’intensità di lavoro.

• Questa funzione opera in due fasi:
• Fase 1: Se la densità del prodotto frantumato nel frantoio aumenta, la corrente assorbita aumenta; l’automazione lo rileva e interrompe il trasferimento dal bunker per prevenire accumuli e ridurre l’usura.
• Fase 2: Se la densità del prodotto frantumato diminuisce, la corrente assorbita cala; l’automazione aumenta il trasferimento dal bunker affinché la tramoggia di alimentazione fornisca materiale più rapidamente e la produzione sia mantenuta.

Frantoio a asse verticale (VSI)
Il frantoio a asse verticale è ottimizzato per massimizzare la resa nella produzione di sabbia 0-5 mm e per il trattamento di materiali duri e abrasivi. I rivestimenti interni proteggono la struttura dall’usura e sono avvitati per una rapida sostituzione. Il rotore ad alta velocità proietta il materiale contro i rivestimenti per ottenere una sagomatura controllata delle particelle.

Caratteristiche chiave del VSI

• Modello di riferimento: VSI-900 (progetto ad asse verticale)
• Diametro rotore: Ø 900 mm
• Progettato per una manutenzione semplice e rapida sostituzione dei rivestimenti
• Dimensione massima di alimentazione (esempio): 50 mm (vedere la scheda tecnica per i valori esatti)

Nastro di accumulo / Nastri trasportatori pieghevoli
I nastri trasportatori pieghevoli inviano rapidamente il prodotto frantumato alle aree di stoccaggio e riducono l’ingombro quando piegati. I nastri e i componenti (traversine, tamburi di azionamento, motori accoppiati) sono realizzati per resistenza all’usura e lunga durata.

Nastro separatore
I nastri separatori sovradimensionati integrano separatori magnetici permanenti della serie MBS con blocco magnetico principale, nastro separatore senza fine, tamburo d’azionamento e telaio in acciaio isolato per ridurre l’adesione metallica indesiderata. Il separatore genera un campo magnetico a 3 poli ed è azionato da tamburi e motori adeguati.

Sistema di cingoli
Il sistema di cingoli (larghezza del cingolo riferita 500 mm) garantisce mobilità su terreni difficili. Supporta la regolazione della velocità in due stadi ed è costruito per durare in accordo con gli standard A1 Quality e CE.

Sistema di automazione
L’impianto su cingoli è controllato da un sistema di automazione PLC con interfaccia operatore professionale. Le attrezzature principali (frantoio, nastri di stoccaggio, tramogge di alimentazione) sono gestite dal pannello. Funzioni disponibili: controllo remoto e protezione opzionale con sensore di calore.

Generatore / Sistema ibrido
Un generatore a bordo fornisce l’energia e supporta il funzionamento ibrido (diesel + rete elettrica). La configurazione ibrida consente l’operatività in assenza o instabilità della rete e può essere disattivata per utilizzare l’energia del sito quando disponibile. La capacità ibrida è configurabile in base alle esigenze del sito.

Sistema di lubrificazione automatica (opzionale)
Il sistema di lubrificazione automatica eroga grasso alle parti richieste durante esercizio e manutenzione, garantendo distribuzione uniforme, minimizzando il consumo di lubrificante e riducendo tempi e manodopera per la manutenzione.

Sistema idraulico
Il sistema idraulico automatizza il movimento dei coperchi dei bunker e dei nastri di stoccaggio tramite bracci idraulici, eliminando la necessità di intervento manuale e consentendo un’operazione rapida e pratica.

• Funziona senza necessità di manodopera
• Assicura rapida mobilità delle parti correlate
• Operazione rapida e pratica

Cosa fornisce la macchina

• Elevata capacità di produzione per sabbia fine (0-5 mm)
• Funzionamento efficiente con rivestimenti di protezione avvitati per sostituzione rapida
• Mobilità su cingoli con larghezza 500 mm
• Automazione PLC, controllo remoto e protezione opzionale con sensore di calore
• Opzione generatore ibrido per funzionamento diesel/rete
• Lubrificazione automatica opzionale per ridurre l’impegno di manutenzione

Diagrammi e disegno tecnico
La documentazione del prodotto include disegni tecnici, illustrazioni delle dimensioni di spedizione e più immagini che mostrano l’unità VSI su cingoli, il rotore e l’assemblaggio dei cingoli.

Specifiche tecniche

• Nome commerciale: FTV-90
• Tipo di frantoio: Vertical Shaft Impact (VSI)
• Diametro rotore tipico di riferimento: Ø 900 mm (VSI-900)
• Dimensione massima di alimentazione (riferita): 50 mm
• Applicazioni principali: sagomatura e frantumazione fine di pietra e calcestruzzo; produzione di sabbia 0-5 mm
• Sistema di alimentazione: Belt Feeder con 2 motori e protezione motore
• Convogliatore di stoccaggio: nastri pieghevoli tipo folding
• Separatore: separatore a magnete permanente (serie MBS) disponibile
• Sistema di cingoli: larghezza 500 mm; regolazione della velocità in due stadi
• Controllo: sistema di automazione PLC con interfaccia professionale e controllo remoto
• Alimentazione: generatore con capacità ibrida (diesel + elettrico) opzionale
• Manutenzione: rivestimenti di protezione avvitati per sostituzione rapida; lubrificazione automatica opzionale
• Protezioni opzionali: sensore di calore (opzionale)
