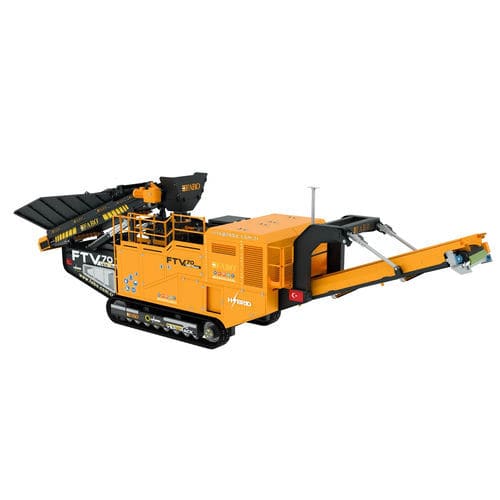

Frantoio a percussione ad asse verticale FTV-70

mobilecingolatoper la produzione di sabbia

Panoramica
Il FTV-70 è un frantumatore mobile su cingoli a percussione ad asse verticale (VSI) progettato per la sagomatura efficiente e la frantumazione fine di pietra e calcestruzzo. Offre alta produzione di sabbia (0-5 mm) ed è adatto a materiali duri e abrasivi come basalto e granito. I sistemi principali includono alimentatori a nastro, nastri di stoccaggio pieghevoli, mobilità su cingoli, automazione (PLC), opzioni generatore ibrido, attuazione idraulica e lubrificazione automatica opzionale.

Alimentatore a nastro
L'alimentatore a nastro trasferisce rapidamente il materiale caricato al frantumatore. È azionato da due motori e include protezione motore per evitare surriscaldamenti. Alimentatore e frantoio sono collegati al sistema di automazione che regola l'alimentazione in due fasi:

• Fase 1: Se la corrente del frantoio aumenta a causa di alta densità del materiale, l'automazione lo rileva e interrompe il trasferimento del bunker per evitare accumuli di prodotto e usura.
• Fase 2: Se la corrente del frantoio diminuisce a causa di bassa densità del materiale, l'automazione aumenta il trasferimento del bunker per massimizzare la capacità di produzione.

Frantumatore ad asse verticale (VSI-700)
Il frantumatore ad asse verticale è ottimizzato per un'alta produzione di sabbia 0-5 mm e utilizza un rotore ad alta velocità che scaglia il materiale contro rivestimenti d'usura. I rivestimenti di protezione sono bullonati per una rapida sostituzione e riducono l'usura della carcassa. Diametro rotore: Ø 700 mm. Dimensione massima di alimentazione: 35 mm. Ideale per basalto e granito di medie dimensioni con elevata resistenza all'abrasione e offre una manutenzione agevole.

Nastrature di stoccaggio e trasportatori pieghevoli
I nastri di stoccaggio pieghevoli spostano rapidamente i prodotti frantumati verso le aree di stoccaggio e riducono l'ingombro della macchina quando sono ripiegati. I nastri sono realizzati per resistenza all'usura per garantire lunga durata. I nastri di stoccaggio sono pieghevoli per minimizzare le dimensioni di trasporto.

Nastro separatore
I separatori magnetici su nastro sovradimensionati (serie MBS) includono un blocco magnetico permanente, nastro separatore continuo, motore e telaio in acciaio magneticamente isolato per prevenire accumuli di metallo indesiderati. Caratteristiche: campo magnetico a 3 poli e tamburi di trascinamento.

Sistema su cingoli
La mobilità della macchina è garantita da un sistema su cingoli con larghezza 500 mm che offre mobilità versatile e resistenza a terreni difficili. Il sistema su cingoli supporta la regolazione della velocità a doppio stadio ed è progettato per soddisfare gli standard A1 Quality e CE.

Sistema di automazione
L'impianto di frantumazione su cingoli è controllato da un sistema di automazione completo (PLC) con interfaccia professionale e opzioni di controllo remoto. L'automazione gestisce frantoio, nastri di stoccaggio e tramogge di alimentazione e include protezione opzionale con sensore di temperatura.

Generatore e tecnologia ibrida
Il generatore a bordo fornisce alimentazione continua e supporta il funzionamento ibrido (diesel + rete). La modalità ibrida consente l'esercizio in siti con rete irregolare o assente; il generatore può essere disattivato quando l'energia di rete è disponibile. La capacità del sistema ibrido è opzionalmente dimensionata in base alle esigenze energetiche dell'impianto.

Sistema di lubrificazione automatica (opzionale)
La lubrificazione automatica centralizzata opzionale eroga il grasso in modo preciso a cuscinetti e punti di lubrificazione, riducendo i tempi di manutenzione e la manodopera, e utilizzando quantità ottimali di olio per ridurre i costi.

Sistema idraulico
Il sistema idraulico aziona i coperchi dei bunker e i nastri di stoccaggio senza intervento manuale mediante bracci di controllo idraulici. I vantaggi includono operazioni rapide e pratiche e mobilità delle parti correlate.

Dimensioni di spedizione (metriche)
Modello: FTV-70
L: 16260 mm W: 3000 mm H: 3650 mm

Altre caratteristiche visive / costruttive

• Progetto che facilita la manutenzione dei rivestimenti e dei componenti del frantoio.
• Motori accoppiati per alimentatore e nastri con sistemi di protezione motore.
• Rivestimenti di protezione del corpo bullonati per una rapida sostituzione.

Specifiche tecniche

• Modello: FTV-70
• Tipo di frantoio: Asse verticale (VSI)
• Diametro rotore: Ø 700 mm
• Capacità di produzione: 70-150 t/h
• Dimensione massima di alimentazione: 35 mm
• Capacità polvere 0-4 mm (sabbia): 35-55 t/h
• Dimensioni di spedizione (L x W x H): 16260 mm x 3000 mm x 3650 mm
• Larghezza cingoli: 500 mm
• Caratteristiche: Alimentatore a nastro con accoppiamento all'automazione, nastri di stoccaggio pieghevoli, nastro separatore con magnete permanente, automazione PLC con controllo remoto, opzione generatore ibrido, lubrificazione automatica opzionale, coperchi bunker idraulici
