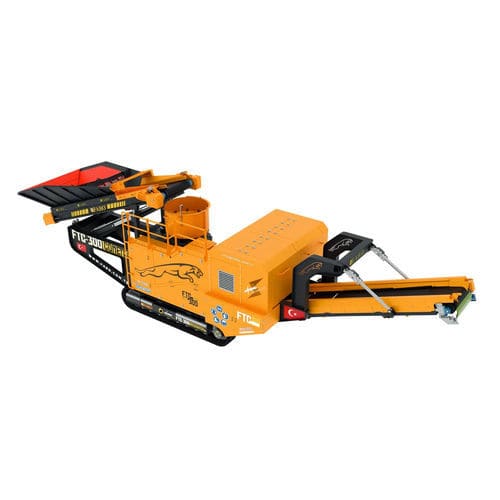

Frantoio a cono FTC-300

mobilecon motore dieselcompatto

Panoramica
Il frantoio a cono mobile FTC-300 offre frantumazione cingolata potente, alta capacità e prestazioni affidabili per cave, miniere e progetti di aggregati.

Alimentatore a nastro
L'alimentatore a nastro invia rapidamente il materiale caricato al frantoio per il processo di frantumazione. L'alimentatore è azionato da 2 motori, garantisce mobilità e include un sistema di protezione del motore contro il surriscaldamento. L'intensità di lavoro dell'alimentatore e del frantoio è collegata al sistema di automazione.

Interazione automazione
Step 1: Se la densità del materiale frantumato nel frantoio è elevata, la corrente del frantoio aumenta; il sistema di automazione rileva questo aumento e interrompe il trasferimento dal bunker per evitare accumuli nella tramoggia di alimentazione e usura eccessiva.

Step 2: Se la densità del materiale frantumato è bassa, la corrente diminuisce; il sistema di automazione rileva questa diminuzione e incrementa il trasferimento dal bunker in modo che la tramoggia di alimentazione consegni il materiale più rapidamente, mantenendo la capacità di produzione al massimo livello.

Frantoio a cono
La potenza del motore viene trasferita all'albero d'ingranaggi e inviata al mozzo tramite ingranaggi. Il cono e la controbase all'interno del frantoio schiacciano le pietre in frammenti. L'elevata velocità del rotore e la robusta struttura degli ingranaggi consentono una produzione elevata e permettono all'FTC-300 di operare a capacità massima.

Camera di frantumazione (tabella)
Intestazione: Camera di frantumazione | Alimentazione massima | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC: 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF: 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | (nessun dato) | (nessun dato) | (nessun dato) | (nessun dato) | (nessun dato) | (nessun dato) | (nessun dato)

Dati chiave macchina (tabella)
Capacità di produzione: 220-340 TPH
Tipo di frantoio: Frantoio a cono
Potenza: 500 kVA
Peso: 42.000 kg

Nastro di stoccaggio
I nastri convogliatori pieghevoli FABO inviano rapidamente i prodotti frantumati nell’area di stoccaggio. La struttura richiudibile minimizza le dimensioni della macchina. Le bande resistenti all’usura assicurano lunga durata.

Sistema di cingoli
Il sistema di cingoli consente la mobilità della macchina; la larghezza del cingolo è di 500 mm. I cingoli sono progettati per resistere a terreni impegnativi. Il sistema supporta mobilità versatile e conformità agli standard A1 Quality e CE.

Sistema di automazione
L’impianto di frantumazione su cingoli è controllato da un sistema di automazione completo (PLC). La modalità di funzionamento della macchina si regola tramite il pannello di automazione a bordo macchina. Attrezzature come frantoio, nastri di stoccaggio e tramogge di alimentazione sono controllate dal sistema. Il sistema include interfaccia professionale, controllo PLC, capacità di controllo remoto e protezione opzionale con sensore di temperatura.

Generatore e tecnologia ibrida
Il generatore fornisce l'energia necessaria in modo continuo. La tecnologia ibrida consente il funzionamento a gasolio e/o rete elettrica. Il sistema ibrido è impiegato dove l’energia di rete è irregolare o non disponibile; previene malfunzionamenti dovuti a fluttuazioni e può essere disabilitato quando la rete è disponibile. La capacità del sistema ibrido può essere dimensionata opzionalmente in base alle esigenze energetiche.

Sistema di lubrificazione automatico (opzionale)
Il sistema di lubrificazione automatico fornisce il grasso necessario ai componenti durante esercizio e manutenzione, garantendo distribuzione uniforme e riducendo il lavoro manuale. Completa la lubrificazione in pochi secondi, utilizza quantità ottimali di olio e riduce i costi di manutenzione.

Sistema idraulico
Il sistema idraulico aziona i coperchi del bunker di alimentazione e i nastri di stoccaggio senza sforzo manuale. Utilizza bracci di controllo idraulico per operazioni on/off rapide.

• Funziona senza necessità di manodopera
• Fornisce rapida mobilità alle parti interessate
• Soluzione rapida e pratica

Specifiche tecniche

• Modello / Denominazione commerciale: FTC-300
• Produttore / Marca: FABO
• Capacità di produzione: 220-340 TPH
• Tipo di frantoio: Frantoio a cono (componenti serie CC-300 utilizzati)
• Alimentazione: 500 kVA (generatore / predisposto per ibrido)
• Opzioni di alimentazione: Generatore diesel e rete elettrica (tecnologia ibrida)
• Peso della macchina: 42.000 kg
• Apertura di alimentazione (Frantoio a cono): 215 mm
• Larghezza cingolo: 500 mm
• Automazione: Interfaccia professionale PLC con controllo remoto e protezione opzionale con sensore di calore
• Sistemi opzionali: Sistema di lubrificazione automatico
• Intervalli dettagliati della camera di frantumazione: vedere il blocco Camera di frantumazione sopra (valori EC ed EF per impostazione)
