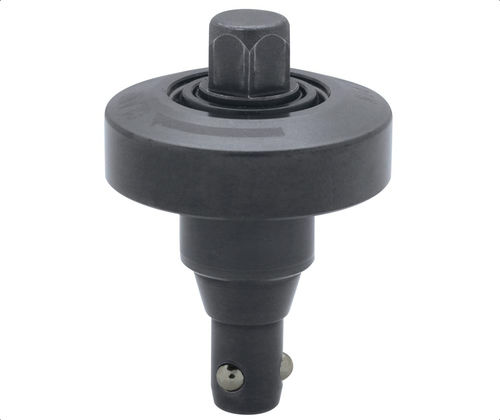

Elemento di centraggio a base esagonale CP730 series

con gambo filettato

Descrizione del prodotto
Questi elementi di localizzazione con serraggio sono utilizzati con i ricevitori Flex. Montati su basi e piastre di fissaggio, garantiscono posizionamento accurato e ripetibilità per piastre e attrezzature. Disponibili in versioni con gambo conico o dritto e presentati qui con testa esagonale, consentono il rimontaggio preciso delle piastre tra macchine o operazioni mantenendo l'allineamento.

Materiali e finiture

• Corpo: acciaio legato 4140, trattamento nitrocarburante
• Vite di serraggio: acciaio 4137 temprato, finitura ossido nero
• Palle: acciaio 52100

Prestazioni e ripetibilità

• Ripetibilità (montaggio orizzontale): ±0.008 mm
• Ripetibilità (montaggio verticale): ±0.01 mm

Tipologie di prodotto / caratteristiche

• Stili di fissaggio: testa esagonale (pagina corrente); disponibili varianti con gambo conico o dritto
• Uso previsto: montaggio su basi e piastre di fissaggio per localizzazione e posizionamento; da utilizzare con ricevitori Flex

Varianti disponibili (tabella)
Colonne: Codice parte | Tipo | Filetto | D (mm) | D1 (mm) | D2 (mm) | P.C.D. (Dp mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | SW (mm) | V (deg) | Forza di serraggio (Lbs) | Coppia ammessa vite (Lbs) | Ripetibilità posizionamento (mm) | Utilizzare boccola ricevitore (PN)
CP730-0939LH | Conico | M4x0.70 - Prof. 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939L
CP730-0939SH | Dritto | M4x0.70 - Prof. 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939S
CP730-1246LH | Conico | M4x0.70 - Prof. 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246L
CP730-1246SH | Dritto | M4x0.70 - Prof. 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246S
CP730-1656LH | Conico | M5x0.80 - Prof. 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656L
CP730-1656SH | Dritto | M5x0.80 - Prof. 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656S

Note

• Progettati per l'uso con ricevitori Flex (boccola ricevitore corrispondente indicata per variante)
• Diverse teste e configurazioni di gambo disponibili; questa pagina mostra le varianti con testa esagonale

Specifiche tecniche

• Serie modello: CP730
• Ripetibilità (orizzontale): ±0.008 mm
• Ripetibilità (verticale): ±0.01 mm
• Materiale corpo: acciaio legato 4140, nitrocarburizzato
• Materiale vite di serraggio: acciaio 4137 temprato, finitura ossido nero
• Materiale palle: acciaio 52100
• Opzioni filetto: M4 x 0.70 (prof. 6), M5 x 0.80 (prof. 7) a seconda della variante
• Gamma forza di serraggio (esempio): 382 a 1.010 lbs a seconda della variante
• Gamma coppia ammessa vite (esempio): 1,4 a 5,1 lbs a seconda della variante
• P.C.D., diametri e altezze specificati per variante nella tabella sopra
• Usi tipici: piastre di fissaggio; localizzazione e posizionamento su basi di fissaggio; rimontaggi ripetibili tra macchine
