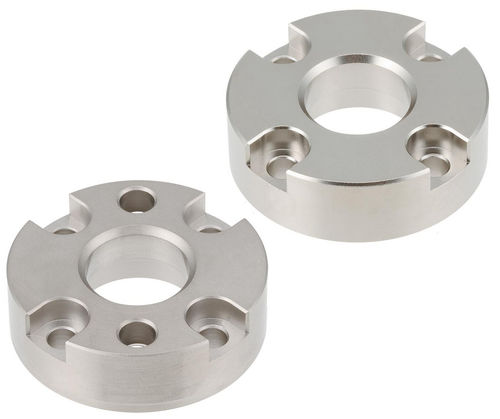

Elemento di centraggio retrattile CP745 series

Descrizione
Questi ricevitori per localizzatori sono utilizzati con i dispositivi di fissaggio localizzatori retrattili CP745 e sono progettati per essere montati su basi e piastre di attrezzaggio per un posizionamento preciso. Quando vengono impiegati quattro o più ricevitori, i ricevitori Standard possono essere utilizzati per fissaggi aggiuntivi mentre almeno due ricevitori Accurate assicurano la ripetibilità. Si ottiene una ripetibilità precisa di 0,02 mm quando il localizzatore è usato con il ricevitore Accurate. Realizzato in acciaio legato 4140 trattato termicamente, temprato e rinvenuto, finitura nichel chimico.

Opzioni pezzi

• ID | SKU | Numero pezzo | Tipo | Descrizione | Filetto T | D | D1 | Dp | H
• 230423 | CP745-1640L | CP745-1640L | A | Accurate | M5x0.80 | 40 | 16.2 | 32 | 12.5
• 230424 | CP745-1640S | CP745-1640S | B | Standard | M5x0.80 | 40 | 16.2 | 32 | 12.5

Media

• Video prodotto (nome file: cp740.mp4)
• Illustrazione montaggio 2 alloggi CP740 (immagine)
• Illustrazione montaggio 4 alloggi CP740 (immagine)
• Specifiche (PDF)
• Come usare (PDF)

Specifiche tecniche

• Modello: CP745
• Compatibilità: Da usare con i localizzatori Flex CP740 / usato con i dispositivi di fissaggio localizzatori retrattili CP745
• Ripetibilità: 0,02 mm (con ricevitore Accurate)
• Materiale: acciaio legato 4140, trattato termicamente, temprato e rinvenuto
• Finitura: nichel chimico
• Versioni disponibili: Accurate (A) e Standard (B)
• Filetto: M5 x 0.80
• Dimensioni (tipiche dalla tabella): D = 40 mm; D1 = 16.2 mm; Dp = 32 mm; H = 12.5 mm
