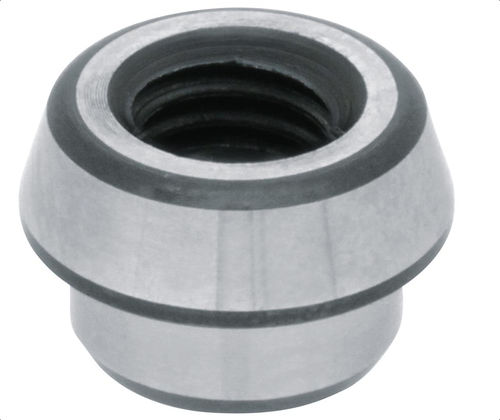

Elemento di centraggio con gambo filettato CP157-L

Panoramica del prodotto
Questo perno conico di posizionamento garantisce un posizionamento preciso per sistemi di serraggio modulari. Viene utilizzato per posizionare i moduli di serraggio flangiati CP150 su una piastra di base e, abbinato ai ricevitori di localizzazione CP780, raggiunge una precisione tipica di 0,005 mm. Realizzato in acciaio 1045 con finitura ossido nero per un accoppiamento costante.

Tipi di prodotto

• Localizzatori per serraggio Flex
• Corpo in acciaio, finitura ossido nero

Opzioni pezzi (tabella)

• ID 142117 — CP157-06001L: Filetto M6x1.00; D 11,5 mm; D1 g6 8 mm; D2 4 mm; H 4 mm; H1 5 mm; Uso con ricevitore di localizzazione: -; Uso con modulo di serraggio: CP150-06025
• ID 132076 — CP157-08001L: Filetto M8x1.25; D 15,5 mm; D1 g6 12 mm; D2 8 mm; H 5 mm; H1 5 mm; Uso con ricevitore di localizzazione: CP780-20038L, CP780-20038D; Uso con modulo di serraggio: CP150-08040, CP160-08040
• ID 132078 — CP157-12001L: Filetto M12x1.75; D 24,5 mm; D1 g6 18 mm; D2 12 mm; H 8 mm; H1 6 mm; Uso con ricevitore di localizzazione: CP780-28052L, CP780-28052D; Uso con modulo di serraggio: CP150-12063, CP160-12063
• ID 132080 — CP157-16001L: Filetto M16x2.00; D 31,5 mm; D1 g6 22 mm; D2 16 mm; H 10 mm; H1 7,5 mm; Uso con ricevitore di localizzazione: CP780-36065L, CP780-36065D; Uso con modulo di serraggio: CP150-16080, CP160-16080
• ID 168882 — CP157-20001L: Filetto M20x2.50; D 44,2 mm; D1 g6 30 mm; D2 20 mm; H 13 mm; H1 7,5 mm; Uso con ricevitore di localizzazione: CP780-50085L, CP780-50085D; Uso con modulo di serraggio: CP150-20100

Media e file

• PDF delle specifiche disponibile per questa parte (ProductMedia PDF).

Note d'uso

• Utilizzato per posizionare i moduli di serraggio flangiati CP150 su una piastra di base.
• Abbinato ai ricevitori CP780 per ottenere una precisione di localizzazione di 0,005 mm.
• Destinato ad applicazioni di serraggio ad alta precisione.

Caratteristiche / Specifiche tecniche

• Modello: CP157-L
• Materiale: Acciaio 1045
• Finitura: Ossido nero
• Precisione tipica di localizzazione con ricevitori CP780: 0,005 mm
• Moduli di serraggio compatibili: serie CP150 (vedere Opzioni pezzi per riferimenti PN)
• Taglie filettatura disponibili: M6, M8, M12, M16, M20
