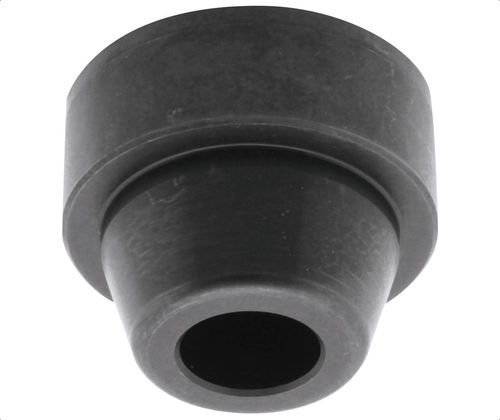

Elemento di centraggio CP720 series

Descrizione
Questi perni di posizionamento Flex sono progettati per l'uso con ricevitori Flex di tipo cieco. Si montano su basi e piastre di attrezzaggio per offrire posizionamento e localizzazione precisi con una ripetibilità di 0,01 mm durante lo spostamento dei pezzi tra macchine o operazioni diverse. Adatti ad applicazioni verticali e orizzontali. Materiale: acciaio 4140 nitrurato.

Numeri di articolo e dimensioni (tabella)
Codice articolo | D (mm g6) | D1 (mm) | H (mm) | H1 (mm) | H2 (mm) | Per viti TCIS (diam. foro preparato) | Usare boccole riceventi
CP720-16032 | 16 | 8 | 11,5 | 6,0 | 5,5 | M5x0.80 (4,2) | CP725-16032
CP720-25050 | 25 | 11 | 20,0 | 11,5 | 10,0 | M8x1.25 (6,8) | CP725-25050
CP720-38070 | 38 | 14 | 29,5 | 18,0 | 15,0 | M10x1.50 (8,5) | CP725-38070
CP720-56095 | 56 | 20 | 43,5 | 28,5 | 22,0 | M16x2.00 (14) | CP725-26095

Materiale multimediale

• Come usare - Illustrazione (immagine)
• Come usare - Scheda informativa (PDF)
• Come installare (PDF)
• Specifiche (PDF)
• Video prodotto (MP4)

Note
Da utilizzare con ricevitori Flex di tipo cieco CP725. Progettati per basi e piastre di attrezzaggio per garantire ripetibilità e posizionamento precisi.
