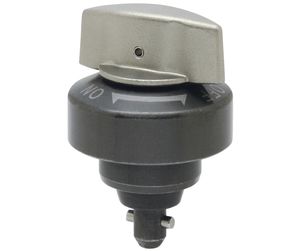

Elemento di serraggio manuale CP731 series

con bloccaggio meccanicomeccanicoad azionamento manuale

Panoramica
Gli elementi di bloccaggio di posizionamento CP731 sono progettati per l'uso con ricevitori Flex e per il montaggio su basi e piastre di attrezzaggio, fornendo un posizionamento preciso e ripetibile durante il trasferimento delle piastre tra macchine o operazioni. Ripetibilità: ±0,008 mm in montaggio orizzontale; ±0,01 mm in montaggio verticale. Corpo: acciaio legato 4140, nitrocarburato. Maniglia a camma: acciaio 4140 trattato termicamente con finitura ossido nero; disponibile conica o dritta. Sfere: acciaio 52100.

Varianti disponibili

• CP731-0939LC — Conica; Filettatura M4x0,70 (profondità 6); D 39 mm; D1 9 mm; D2 18 mm; Dp 30 mm; L 50 mm; H 30 mm; Forza di serraggio 135 lbs; Carico operativo 13 lbs; Ripetibilità ±0,008 mm; Boccola ricevitore PN: CP735-0939L
• CP731-0939SC — Dritta; Filettatura M4x0,70 (profondità 6); D 39 mm; D1 9 mm; D3 18 mm; Dp 30 mm; L 50 mm; H 30 mm; Forza di serraggio 135 lbs; Carico operativo 13 lbs; Ripetibilità ±0,008 mm; Boccola ricevitore PN: CP735-0939S
• CP731-1246LC — Conica; Filettatura M4x0,70 (profondità 6); D 46 mm; D1 12 mm; D2 22 mm; Dp 37 mm; L 63 mm; H 40 mm; Forza di serraggio 270 lbs; Carico operativo 29 lbs; Ripetibilità ±0,008 mm; Boccola ricevitore PN: CP735-1246L
• CP731-1246SC — Dritta; Filettatura M4x0,70 (profondità 6); D 46 mm; D1 12 mm; D3 22 mm; Dp 37 mm; L 63 mm; H 40 mm; Forza di serraggio 270 lbs; Carico operativo 29 lbs; Ripetibilità ±0,008 mm; Boccola ricevitore PN: CP735-1246S
• CP731-1656LC — Conica; Filettatura M5x0,80 (profondità 7); D 56 mm; D1 16 mm; D2 28 mm; Dp 45 mm; L 80 mm; H 51 mm; Forza di serraggio 405 lbs; Carico operativo 35 lbs; Ripetibilità ±0,008 mm; Boccola ricevitore PN: CP735-1656L
• CP731-1656SC — Dritta; Filettatura M5x0,80 (profondità 7); D 56 mm; D1 16 mm; D3 28 mm; Dp 45 mm; L 80 mm; H 51 mm; Forza di serraggio 405 lbs; Carico operativo 35 lbs; Ripetibilità ±0,008 mm; Boccola ricevitore PN: CP735-1656S

Media

• Specifiche (PDF)
• Come usare (PDF)

Caratteristiche tecniche

• Modello: CP731
• Uso: ricevitori Flex; montaggio su basi e piastre di attrezzaggio
• Ripetibilità di posizionamento: ±0,008 mm orizzontalmente; ±0,01 mm verticalmente
• Materiale del corpo: acciaio legato 4140, nitrocarburato
• Maniglia a camma: acciaio 4140 trattato termicamente con finitura ossido nero; disponibile conica o dritta
• Sfere: acciaio 52100
• Opzioni filettatura: M4x0,70 (profondità 6) e M5x0,80 (profondità 7) a seconda della variante
• Forza di serraggio e carico operativo: variano a seconda della variante (vedere lista delle varianti)
