Fissaggio 1/4 di giro in acciaio inossidabile CP740

per pannellia cammecon filettatura

Panoramica

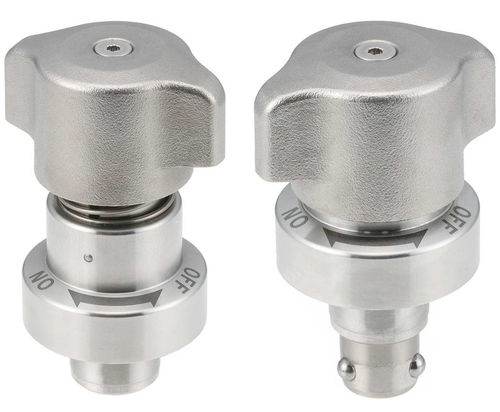

Questa staffa di bloccaggio per posizionamento viene utilizzata con i ricevitori di localizzazione CP745. Insieme sono progettati per essere montati su basi e piastre di attrezzaggio per consentire un posizionamento accurato. Il perno retrattile consente alla staffa di scorrere sulla base o sulla piastra senza interferenze: l'albero centrale si ritrae e rimane a filo sotto la piastra, evitando sporgenze e permettendo il posizionamento e il serraggio dopo l'inserimento.

Funzionamento
Ruotando la manopola di un quarto di giro, le sfere sul perno si espandono e bloccano l'attrezzatura in posizione. I localizzatori non si rilasciano finché la manopola non viene portata su "OFF", consentendo alle sfere di rientrare nello stelo e allo stelo di essere sollevato fuori dalla piastra di base senza interferenze e senza utensili.

Materiali

• Corpo del localizzatore: acciaio inossidabile 303
• Manopola: acciaio inossidabile 304
• Albero: acciaio nichelato per deposizione chimica, preindurito
• Sfere: acciaio inossidabile

Uso / Compatibilità

• Progettato per il montaggio su basi e piastre di attrezzaggio
• Da usare con ricevitori di localizzazione CP745
• Consente di montare piastre di attrezzaggio su diverse basi con elevata ripetibilità (0,02 mm)

Materiali multimediali disponibili

• Video del prodotto
• PDF specifiche tecniche
• Immagini di montaggio illustrative
• PDF guida all'uso

Specifiche tecniche

• ID: 230422
• Codice articolo / SKU: CP740-1640LA
• Filettatura (T): M4 x 0.70
• D: 16 mm
• D1: 20 mm
• D2: 40 mm
• D3: 50 mm
• Dp: 32 mm
• L: 29.5 mm
• H: 64 mm
• H1: 44 mm
• H2: 14 mm
• Forza di serraggio: 562 Lbs
• Ripetibilità di posizionamento: 0,02 mm
• Da usare con ricevitore: CP745-1640L, CP745-1640S
