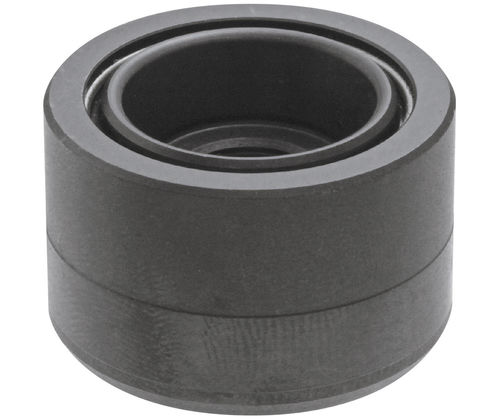

Elemento di centraggio a molla CP726 series

retrattile

Panoramica
I riceventi di posizionamento sono utilizzati con i perni di localizzazione Flex. In combinazione, questi componenti sono progettati per essere montati su basi e piastre di attrezzaggio per un posizionamento preciso e permettono una ripetibilità accurata quando si trasferisce su una nuova macchina o su un'operazione diversa. Utilizzabili sia in applicazioni verticali sia orizzontali. I perni di tipo passante si innestano nei riceventi corrispondenti avvitando la singola vite di serraggio attraverso il perno e il ricevente. Questo retrae il ricevente a molla, consentendo alla piastra dell'attrezzatura di entrare in contatto con la piastra di base.

Materiali e finitura

• Corpo: acciaio legato 4140 temprato
• Trattamento del corpo: nitrocarburazione con finitura ossido nero
• Boccola conica: acciaio 4140, nitrocarburato

Applicazione / Compatibilità
Da utilizzare con i localizzatori Flex CP721. I riceventi di tipo passante si innestano con i perni di tipo passante avvitando la singola vite di serraggio attraverso il perno e il ricevente per retraere il ricevente a molla e permettere il contatto tra piastra dell'attrezzatura e piastra di base.

Varianti prodotto (tabella)

• ID | SKU | Numero parte | Filetto T (diam. foro preparato) | D mm | H mm | H1 mm | Forza di sollevamento (Lbs) | Perno associato | Copertura protettiva | PN
  134351 | CP726-12025 | CP726-12025 | M8x1.25 - Dia 6.8 | 25 (+0.028/+0.018) | 16 | 8 | 121.3 | CP721-12025 | CP726-12025P
• 134352 | CP726-15032 | CP726-15032 | M10x1.50 - Dia 8.5 | 32 (+0.031/+0.021) | 20 | 9 | 134.8 | CP721-15032 | CP726-15032P
• 134353 | CP726-20045 | CP726-20045 | M14x1.50 - Dia 12.5 | 45 (+0.031/+0.021) | 26 | 11 | 175.3 | CP721-20045 | CP726-20045P

Media e Documenti
Video del prodotto disponibile e una scheda tecnica in PDF sono elencati per questo prodotto.

Caratteristiche / Specifiche tecniche

• Modello: CP726 (ricevente di tipo passante)
• Uso previsto: posizionamento e localizzazione di attrezzature con perni di localizzazione Flex (serie CP721)
• Applicazioni: localizzazione verticale e orizzontale
• Metodo di innesto: passante — una singola vite di serraggio attraverso il perno e il ricevente retrae il ricevente a molla
• Materiale del corpo: acciaio legato 4140, temprato
• Trattamento/finizione del corpo: nitrocarburazione + finitura ossido nero
• Materiale della boccola conica: acciaio 4140, nitrocarburato
• Diametri disponibili (D): 25 mm, 32 mm, 45 mm (con le tolleranze indicate nelle varianti)
• Perni associati: CP721-12025, CP721-15032, CP721-20045
• Coperture protettive (se applicabili): CP726-12025P, CP726-15032P, CP726-20045P
• Esempi di forza di sollevamento: 121.3 lbs, 134.8 lbs, 175.3 lbs (per variante)
