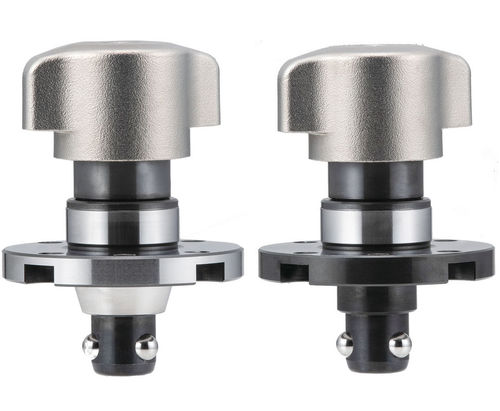

Elemento di centraggio in acciaio inossidabile CP741 series

Descrizione del prodotto
Il posizionatore di bloccaggio Flex CP741 è una morsa di posizionamento di precisione progettata per il montaggio su basi e piastre di attrezzaggio e l'uso con riceventi Flex. L'azionamento avviene tramite una manopola a quarto di giro; il meccanismo espande le sfere sul perno di bloccaggio per fissare il pezzo. Garantisce una ripetibilità di posizionamento di 0,003 mm e una forza di serraggio di 674 lbs. Corpo in acciaio 4140 con finitura nitrocarburata; manopola e pistone in acciaio inox serie 300; sfere in acciaio inox 4140.

Media

• Video prodotto (MP4)
• Specifiche (PDF)
• Istruzioni d'uso (PDF)

Varianti prodotto (sintesi)

• CP741-1660L — Conico (Tipo A): D 60 mm | D1 16 mm | D2 24,5 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (non serrato) 56 mm | H2 (serrato) 50 mm | H3 8 mm | Forza di serraggio 674 lbs | Ripetibilità 0,003 mm | Usare con AMWF40-BU-T, AMWF40-BU-D
• CP741-1660S — Dritto (Tipo B): D 60 mm | D1 16 mm | D2 20,0 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (non serrato) 56 mm | H2 (serrato) 50 mm | H3 8 mm | Forza di serraggio 674 lbs | Ripetibilità 0,003 mm | Usare con AMWF40-BU-S

Specifiche tecniche

• Modello: CP741
• Funzionamento: Manopola a quarto di giro (precisione)
• Ripetibilità di posizionamento: 0,003 mm
• Forza di serraggio: 674 lbs
• Materiale corpo: Acciaio 4140 con finitura nitrocarburata
• Materiale manopola e pistone: Acciaio inossidabile serie 300
• Materiale sfere: Acciaio inossidabile 4140
• Installazione: Progettato per montaggio su basi e piastre di attrezzaggio; uso con riceventi a bloccaggio a sfere
• Riceventi compatibili: AMWF40-BU-T, AMWF40-BU-D (conico); AMWF40-BU-S (dritto)
• Varianti disponibili: CP741-1660L (conico) e CP741-1660S (dritto) — dimensioni chiave sopra
