Anello di posizionamento per utensili CP780 series

Panoramica

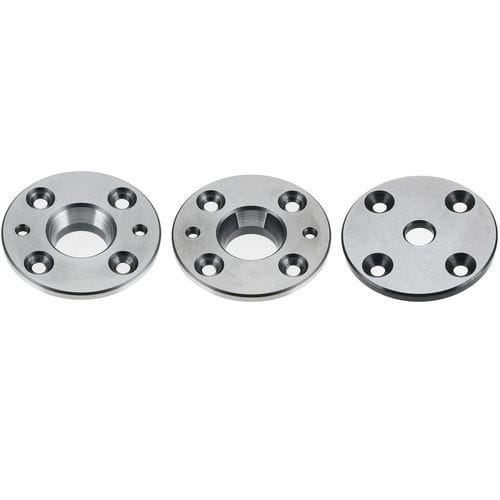

Questi ricevitori Flex sono progettati per l'uso con i perni conici CP157. Si montano su piastre di base e piastre di fissaggio per fornire posizionamento accurato e ripetibilità di 0,005 mm (5 µm). Il tipo Rotondo ha una superficie conica completa per riferimento a superficie intera; il tipo Diamante ha due superfici coniche opposte per posizionamento rotazionale/direzionale; il Distanziale (Spacer) si usa quando non è richiesto alcun posizionamento. Corpo in acciaio 4140, finitura ossido nero, temprato e bonificato, rettificato con precisione.

Opzioni pezzi

• CP780-20038L — Rotondo, filettatura M3, D=38 mm, usare con CP157-08001L
• CP780-20038D — Diamante, filettatura M3, D=38 mm, usare con CP157-08001L
• CP780-20038W — Distanziale, filettatura M3, D=38 mm, usare con CP157-08001L
• CP780-28052L — Rotondo, filettatura M4, D=52 mm, usare con CP157-12001L
• CP780-28052D — Diamante, filettatura M4, D=52 mm, usare con CP157-12001L
• CP780-28052W — Distanziale, filettatura M4, D=52 mm, usare con CP157-12001L
• CP780-36065L — Rotondo, filettatura M5, D=65 mm, usare con CP157-16001L
• CP780-36065D — Diamante, filettatura M5, D=65 mm, usare con CP157-16001L
• CP780-36065W — Distanziale, filettatura M5, D=65 mm, usare con CP157-16001L
• CP780-50085L — Rotondo, filettatura M6, D=85 mm, usare con CP157-20001L

Specifiche tecniche

• Compatibilità: progettato per i perni conici serie CP157 (corrispondenza per opzione pezzo).
• Ripetibilità: 0,005 mm (5 µm).
• Materiale corpo: acciaio 4140; finitura: ossido nero.
• Trattamento termico: temprato e bonificato; lavorazione: rettificato di precisione.
• Tipi disponibili: Rotondo (superficie conica completa) per riferimento a superficie intera; Diamante (due superfici coniche opposte) per posizionamento rotazionale/direzionale; Distanziale quando non è richiesto posizionamento.
• Taglie filettature e varianti: M3 (D=38 mm), M4 (D=52 mm), M5 (D=65 mm), M6 (D=85 mm) — vedere le opzioni pezzi per dimensioni complete e riferimenti CP157 associati.
• Tolleranza dimensionale: tolleranza H indicata per opzione pezzo (±0,005 mm nella tabella sorgente).

Applicazioni e montaggio

• Montare su piastre di base e piastre di fissaggio per posizionamento e ripetibilità precisi in attrezzature e lavorazioni meccaniche.
• Usare il tipo Rotondo per riferimento a superficie intera; il tipo Diamante per controllo della rotazione; il Distanziale quando non è richiesto posizionamento.
• Adatto per attrezzature industriali di precisione che richiedono ripetibilità micrometrica.

Ordine e compatibilità

• Ordinare indicando il numero di pezzo CP780 e specificare il perno conico CP157 corrispondente indicato nelle opzioni pezzi.
• Verificare filettatura, dimensione D e tolleranza H in relazione ai requisiti dell'attrezzatura prima dell'ordine.
