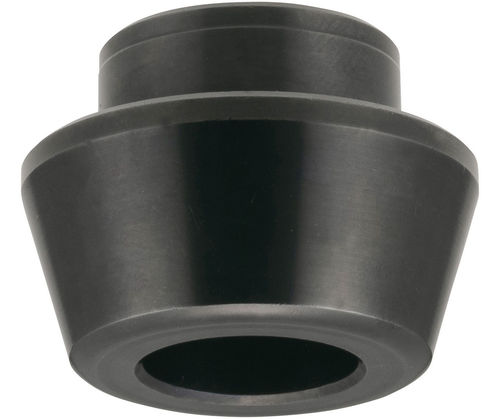

Elemento di centraggio a molla CP720-N

ad azionamento manualeretrattile

Panoramica
Questi perni localizzatori sono utilizzati con i ricevitori Flex CP725. Con una forma di flangia più ampia rispetto ai perni CP720 standard, viene eliminata la necessità di una profondità precisa dei fori di fissaggio, consentendo un'installazione più semplice. Il perno e il ricevitore sono progettati per essere montati su basi e piastre di fissaggio per un posizionamento accurato con una ripetibilità di 0,01 mm quando si sposta su una nuova macchina o in una diversa operazione. Il perno localizzatore si innesta con le boccole corrispondenti avvitando una singola vite di serraggio attraverso il perno e la boccola; questa azione retrae la boccola ricevente caricata a molla consentendo alla piastra dell'attrezzatura di appoggiare sulla piastra di base. Realizzato in acciaio legato 4140 trattato mediante nitrocarburazione.

Caratteristiche

• Corpo in acciaio (acciaio legato 4140 trattato mediante nitrocarburazione)
• Flangia più ampia rispetto ai perni CP720 standard per eliminare la necessità di profondità precisa del foro di montaggio
• Progettato per il montaggio su basi e piastre di attrezzaggio per localizzazione e posizionamento accurati
• Ripetibilità di posizionamento precisa: 0,01 mm
• Si innesta con le boccole corrispondenti tramite una singola vite di serraggio attraverso perno e boccola
• L'azione della vite retrae la boccola ricevente a molla per consentire alla piastra dell'attrezzatura di poggiare sulla piastra di base
• Da usare con ricevitori CP725
• Montaggio semplice

Parti disponibili / Dimensioni (tabella)
Header: ID | Part Number | Thread (T) | D | D1 (+0/-0.2) | D2 | H | H1 | H2 | Locating Repeatability | Use with Locating Receiver
230418 | CP720-10032N | M5x0.80 | 13 | 10 | 8 | 10.0 | 6 | 4.5 | 0.01 mm | CP725-16032
230419 | CP720-15050N | M8x1.25 | 20 | 15 | 11 | 15.7 | 9 | 6.0 | 0.01 mm | CP725-25050
230420 | CP720-20070N | M5x10.1.50 | 30 | 20 | 14 | 22.1 | 13 | 8.0 | 0.01 mm | CP725-38070
230421 | CP720-30095N | M16x2.00 | 45 | 30 | 20 | 31.0 | 17 | 10.0 | 0.01 mm | CP725-56095

Note

• Progettato per funzionare in combinazione con le boccole riceventi CP725 (ricevitore venduto separatamente).
• Installazione tramite una singola vite di serraggio attraverso perno e boccola.

Caratteristiche / Specifiche tecniche

• Modello: CP720-N
• Materiale: acciaio legato 4140 trattato mediante nitrocarburazione
• Ripetibilità: 0,01 mm
• Metodo di montaggio: avvitare una singola vite di serraggio attraverso perno e boccola (retrae la boccola ricevente a molla)
• Compatibilità: da usare con ricevitori CP725
• Progettazione: flangia più ampia per ridurre l'esigenza di profondità precisa del foro di montaggio (installazione semplificata)
• Tipiche dimensioni di filettatura disponibili (per varianti): M5x0.80, M8x1.25, M16x2.00
