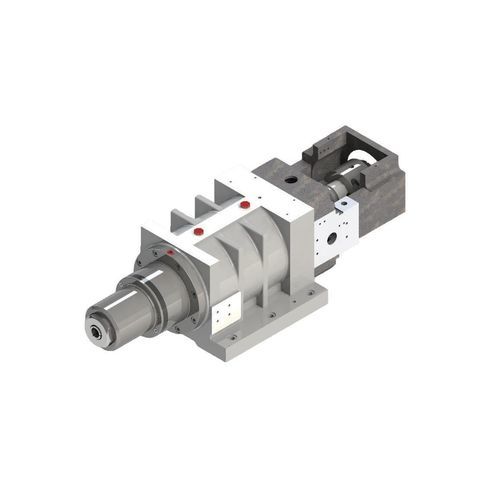

Mandrino di tornitura DGZC-10010/2.2B-WVS

a motore asincronolubrificazione a grasso

Descrizione
Il DGZC-10010 è un mandrino per tornio di tipo svizzero orientato al massimo momento torcente, dotato di motore sincrono a magneti permanenti che eroga 2,2 kW di potenza continua, 7,1 Nm di coppia nominale (S1) e fino a 17,9 Nm di coppia massima. Il foro passante φ27 mm supporta configurazioni con alimentazione a barra e l'integrazione in disposizioni orizzontali.

Dati principali

• Velocità massima: 10.000 giri/min
• Potenza nominale (S1): 2,2 kW
• Coppia nominale (S1): 7,1 Nm
• Coppia massima: 17,9 Nm
• Diametro foro passante: φ27 mm

Specifiche tecniche

• Modello: DGZC-10010/2.2B-WVS
• Tipo di motore: Motore sincrono trifase a magneti permanenti (AC)
• Vel. max. (giri/min): 10000
• Corrente max. (A): 18,9
• Coppia max. (Nm): 17,9
• Tensione nominale (V): 380
• Potenza nominale (S1:100%) (kW): 2,2
• Coppia nominale (S1:100%) (Nm): 7,1
• Classe di equilibratura: G0.4
• Modalità di lubrificazione: Grasso
• Forma del naso: Modello 20
• Concentricità a 50 mm (asta standard): ≤ 0,003 mm
• Configurazione cuscinetti: 7011x3 + 7010x2
• Diametro foro passante (mm): φ27
• Encoder: Chord encoder / SYNtec encoder
• Peso (kg): 121
• Metodo di installazione: Installazione orizzontale

Compatibilità e applicazioni

• Progettato per tornitura tipo svizzera con alimentazione a barra
• Compatibile con Siemens, FANUC, Huazhong CNC, GSK, LNC, SYNTEC ecc.
• Opzioni di encoder per integrazione ai sistemi di controllo
• Installazione orizzontale per integrazione e retrofit su torni standard
