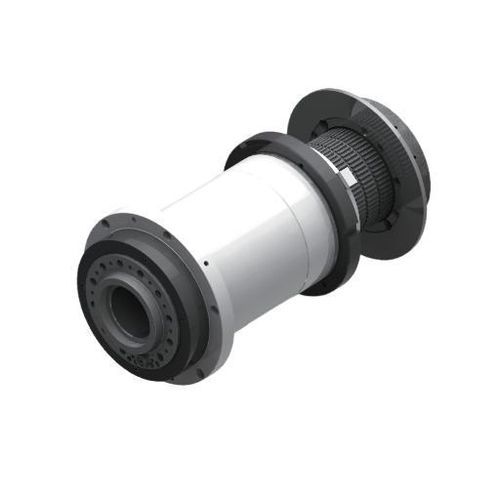

Mandrino di tornitura DGZC-23035A2

con trasmissione a cinghialubrificazione a grasso

Introduzione
Il DGZC-23035A2 è la variante a cinghia sincrona nella famiglia di mandrini da 230 mm. Il foro passante da 48 mm e la lunghezza corpo di 602 mm sono pensati per torni in cui la trasmissione mediante cinghia dentata è preferita rispetto alla soluzione a cinghia trapezoidale di diametro maggiore del modello A1. È progettato per installazione orizzontale e può integrarsi con il controllo macchina tramite l'anello magnetico encoder SYNTEC 2256.

Dati principali
Diametro: Φ230 mm
Velocità massima: 3500 giri/min
Diametro foro passante: Φ48 mm
Installazione: Orizzontale
Peso: 150 kg

Dati tecnici
Modello: DGZC-23035A2-FC
Velocità massima (giri/min): 3500
Grado di equilibrio: G0.4
Modalità di lubrificazione: Grasso
Forma del naso: A2-5
Foro conico (rapporto): 1:20
Eccentricità conica (mm): ≤0.003
Eccentricità superficie frontale (mm): ≤0.003
Eccentricità a 300 mm (mm): ≤0.01
Modello cuscinetto/mandrino: NN3024K/W33D2-21008
Puleggia di trasmissione: Puleggia per cinghia sincrona
Puleggia di raffreddamento / Encoder: Anello magnetico SYNTEC 2256
Lunghezza complessiva L: 602 mm
L1: 280–285 mm
L2: 16 mm

Caratteristiche / specifiche tecniche

• Modello: DGZC-23035A2-FC
• Tipo: Mandrino per tornio a cinghia sincrona, diametro 230 mm
• Foro passante: Φ48 mm
• Velocità massima: 3500 giri/min
• Grado di equilibrio: G0.4
• Lubrificazione: Grasso
• Naso: A2-5
• Foro conico: rapporto 1:20
• Eccentricità conica ≤ 0.003 mm
• Eccentricità superficie frontale ≤ 0.003 mm
• Eccentricità a 300 mm ≤ 0.01 mm
• Modello cuscinetto: NN3024K/W33D2-21008
• Trasmissione: Puleggia per cinghia sincrona
• Encoder / raffreddamento: Anello magnetico SYNTEC 2256
• Peso: 150 kg
• Installazione: Orizzontale
• Dimensioni: A Φ230, B Φ305, C Φ140, D Φ160, L 602 mm, L1 280–285 mm, L2 16 mm
