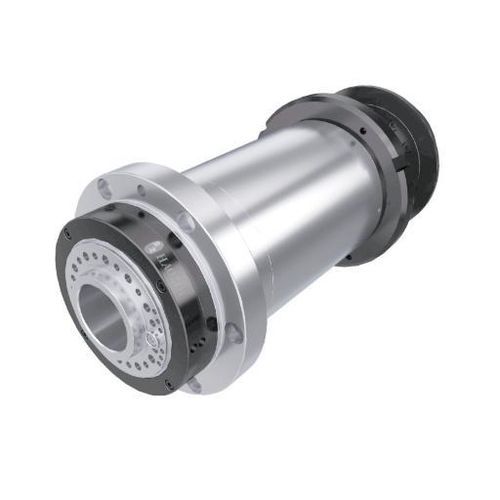

Mandrino di tornitura DGZYC-17005/11C-FWCS

a motore asincronolubrificazione a grasso

Breve descrizione
Il DGZYC-17005 è un mandrino per tornio motorizzato che eroga 11 kW in S1 e 52.3 Nm di coppia nominale in un corpo da Φ170 mm. Dotato di naso A2-5 e foro passante Φ56 mm, è progettato per tornitura di media entità con elevato rendimento di coppia e ingombro contenuto.

Tabella riassuntiva
Diametro: Φ170 mm
Velocità massima: 5000 rpm
Coppia nominale (S1): 52.3 Nm
Potenza nominale (S1): 11 kW

Dati tecnici
Modello: DGZYC-17005/11C-FWCS
Tipo motore: Motore sincrono trifase AC a magneti permanenti
Velocità max (rpm): 5000
Corrente max (A): 47.3
Coppia max (Nm): 109.8
Tensione nominale (V): 380
Potenza nominale (S1/100%) (kW): 11
Coppia nominale (S1/100%) (Nm): 52.3
Classe di bilanciamento: G0.4
Lubrificazione: Grasso
Forma del naso: A2-5
Conicità foro: 1:20
Runout conico (mm): ≤0.003
Runout faccia anteriore (mm): ≤0.003
Runout a 300 mm (mm): ≤0.008
Configurazione cuscinetti: 3x7016 + 2x7014
Diametro foro passante (mm): Φ56
Encoder: Chord encoder / SYNTEC Encoder
Peso (kg): 96
Installazione: Orizzontale
Sistemi CNC compatibili: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, ecc.

Dimensioni
Il disegno delle dimensioni e i dettagli delle interfacce di montaggio sono disponibili nella sezione dimensioni della scheda prodotto.

Caratteristiche / specificazioni tecniche

• Modello: DGZYC-17005/11C-FWCS
• Diametro corpo: Φ170 mm
• Potenza continua (S1): 11 kW
• Coppia nominale (S1): 52.3 Nm
• Coppia massima: 109.8 Nm
• Velocità massima: 5000 rpm
• Foro passante: Φ56 mm
• Forma del naso: A2-5
• Tipo motore: Motore sincrono trifase AC a magneti permanenti
• Tensione nominale: 380 V
• Corrente massima: 47.3 A
• Classe di bilanciamento: G0.4
• Lubrificazione: Grasso
• Conicità foro: 1:20
• Tolleranze runout: conico ≤0.003 mm; faccia anteriore ≤0.003 mm; a 300 mm ≤0.008 mm
• Configurazione cuscinetti: 3x7016 + 2x7014
• Encoder disponibili: Chord encoder / SYNTEC Encoder
• Peso: 96 kg
• Installazione: Orizzontale
• Compatibilità CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC
