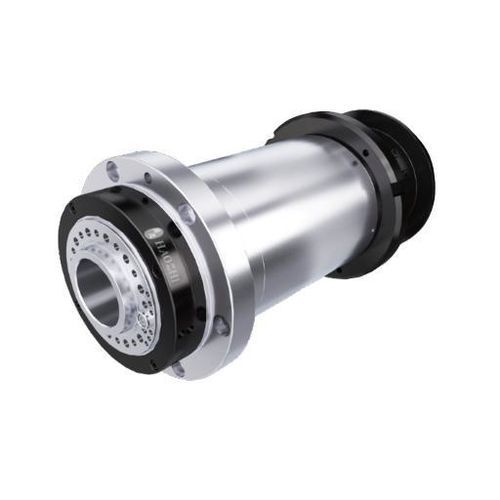

Mandrino di tornitura DGZYC-20045/19-FWVCS

a motore asincronolubrificazione a grasso

Introduzione
Il DGZYC-20045 19 kW è un mandrino per tornio ad alta coppia progettato per lavorazioni con tagli pesanti e forte accelerazione. Corpo Φ200 mm, velocità massima 4500 giri/min. Coppia nominale (S1) 181 Nm, coppia massima fino a 398 Nm. Diametro foro passante φ66 mm; peso 131 kg; installazione orizzontale. Compatibile con sistemi CNC quali Siemens, FANUC, Huazhong CNC, SYNTEC, GSK, LNC, ecc.

Specifiche principali
Diametro: Φ200 mm
Velocità massima: 4500 giri/min
Coppia (S1): 181 Nm
Potenza (S1): 19 kW

Dati tecnici
Modello: DGZYC-20045/19-FWVCS
Tipo di motore: Motore sincrono trifase AC a magneti permanenti
Velocità max. (giri/min): 4500
Corrente max. (A): 92
Coppia max. (Nm): 398
Tensione nominale (V): 380
Potenza nominale (S1/100%) (kW): 19
Coppia nominale (S1/100%) (Nm): 181
Grado di bilanciamento: G0.4
Modalità di lubrificazione: Grasso
Forma del naso: A2-6
Conicità foro: 1:20
Eccentricità conica (mm): ≤ 0.003
Eccentricità superficie frontale (mm): ≤ 0.003
Eccentricità a 300 mm: ≤ 0.008
Modello mandrino: NN3020+N1017+2x100B
Diametro foro passante (mm): φ66
Encoder: 1Vp-p Chord / Encoder SYNTEC
Peso (kg): 131
Metodo di installazione: orizzontale
Sistemi CNC compatibili: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, ecc.

Caratteristiche / specificazioni tecniche

• Modello: DGZYC-20045/19-FWVCS
• Tipo motore: Motore sincrono trifase a magneti permanenti
• Potenza nominale (S1): 19 kW
• Coppia nominale (S1): 181 Nm; Coppia massima: 398 Nm
• Velocità massima: 4500 giri/min
• Diametro corpo: Φ200 mm; Foro passante: φ66 mm
• Forma naso: A2-6; Conicità foro: 1:20
• Precisione di runout: conico ≤ 0.003 mm; frontale ≤ 0.003 mm; a 300 mm ≤ 0.008 mm
• Grado di bilanciamento: G0.4; Lubrificazione: Grasso
• Corrente max.: 92 A; Tensione nominale: 380 V
• Peso: 131 kg; Installazione: orizzontale
• Compatibilità CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, ecc.
