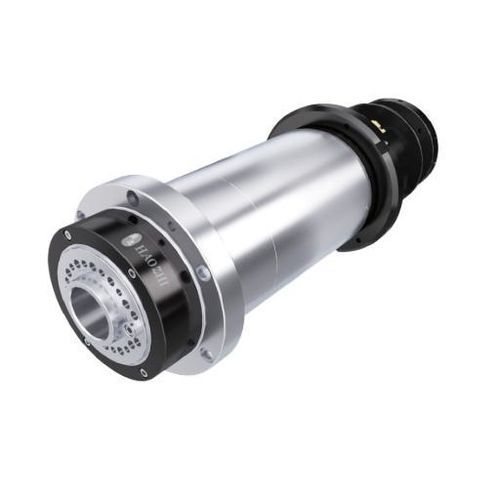

Mandrino di tornitura DGZC-15008/5-FWVCS

a motore asincronolubrificazione a grassoad alta velocità

Panoramica
Il DGZC-15008/5 è un mandrino per tornio motorizzato orientato alla velocità, destinato a torni CNC compatti per la lavorazione di piccoli componenti. Con corpo Φ150 mm e velocità massima di 8000 giri/min è indicato quando l'accelerazione rapida e l'elevata velocità di rotazione prevalgono sul momento torcente continuo massimo.

Specifiche principali

• Diametro: Φ150 mm
• Velocità massima: 8000 giri/min
• Potenza nominale (S1): 5 kW
• Coppia nominale (S1): 15,9 N·m
• Coppia massima: 27,3 N·m
• Diametro foro passante: φ36 mm
• Forma del naso: A2-4
• Grado di bilanciamento: G0.4

Dati tecnici
Modello: DGZC-15008/5-FWVCS
Tipo di motore: Motore sincrono trifase a magneti permanenti (AC)
Velocità massima (giri/min): 8000
Corrente massima (A): 31
Tensione nominale (V): 380
Potenza nominale (S1:100%) (kW): 5
Coppia nominale (S1:100%) (N·m): 15,9
Coppia massima (N·m): 27,3
Lubrificazione: Grasso
Conicità foro: 1:19
Conicità eccentricità: ≤0.003 mm
Eccentricità faccia anteriore: ≤0.003 mm
Eccentricità a 300 mm: ≤0.008 mm
Cuscinetti mandrino: 3x7012 + 2x7010
Opzioni encoder: Codificatore Chord / Codificatore SYNtec
Peso: 56 kg
Installazione: Orizzontale
Sistemi CNC compatibili: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, ecc.

Caratteristiche / specifiche tecniche

• Corpo compatto Φ150 mm progettato per torni CNC di piccolo formato
• Funzionamento ad alta velocità fino a 8000 giri/min per lavorazioni rapide di parti piccole
• Motore sincrono trifase a magneti permanenti, potenza nominale 5 kW
• Coppia nominale S1 15,9 N·m, coppia di picco 27,3 N·m
• Foro passante φ36 mm per alimentazione barra o passaggio utensili
• Configurazione cuscinetti 3x7012 + 2x7010 per stabilità dinamica
• Tolleranze di eccentricità rigide: conica/facciale ≤0.003 mm; a 300 mm ≤0.008 mm
• Lubrificazione a grasso e grado di bilanciamento G0.4 adatti ad alte velocità
• Naso standard A2-4 e cono 1:19
• Opzioni encoder e ampia compatibilità CNC per integrazione facilitata
