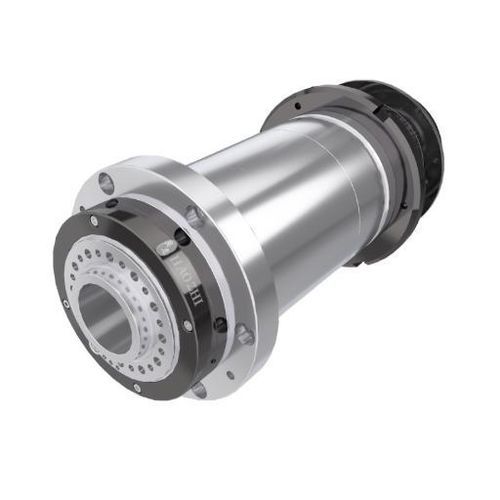

Mandrino per tornitura DGZC-17006K7-FC

con trasmissione a cinghialubrificazione a grassoorizzontale

Panoramica
La trasmissione a cinghia dentata (sincrona) è la caratteristica distintiva del DGZC-17006K7. Il mandrino presenta un alloggiamento Φ170 mm, naso A2-5, foro passante Φ56 mm e una velocità massima di 6000 giri/min, progettato per l'integrazione su torni CNC di medie dimensioni.

Specifiche principali
Diametro: Φ170 mm
Velocità massima: 6000 giri/min
Diametro foro passante: Φ56 mm

Dati tecnici
Modello: DGZC-17006K7-FC
Velocità massima (giri/min): 6000
Grado di bilanciamento: G0.4
Lubrificazione: Grasso
Forma del naso: A2-5
Rapporto cono: 1:19.18
Contrappeso conico (mm): ≤0.003
Contrappeso superficie frontale (mm): ≤0.003
Contrappeso a 300 mm (mm): ≤0.01
Cuscinetti mandrino: 4×7016
Diametro foro passante (mm): Φ56
Puleggia di trasmissione: Cinghia sincrona (timing)
Puleggia di codifica: XL
Peso (kg): 84.2
Installazione: Orizzontale
Dimensioni (mm): A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12

Applicazioni
Integrazione in torni CNC di medie dimensioni che richiedono trasmissione a cinghia sincrona e foro passante Φ56, adatto per alimentazione barra e passaggio utensili interni.

Caratteristiche / specificazioni tecniche

• Modello: DGZC-17006K7-FC
• Diametro corpo: Φ170 mm
• Velocità massima: 6000 giri/min
• Diametro foro passante: Φ56 mm
• Naso: A2-5
• Tipo di trasmissione: Cinghia sincrona (timing) con puleggia di codifica XL
• Cuscinetti: 4×7016
• Grado di bilanciamento: G0.4
• Lubrificazione: Grasso
• Precisione di eccentricità: Conica e faccia frontale ≤0.003 mm; ≤0.01 mm a 300 mm
• Rapporto cono: 1:19.18
• Peso: 84.2 kg
• Metodo di installazione: Orizzontale
• Dimensioni chiave: A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12
