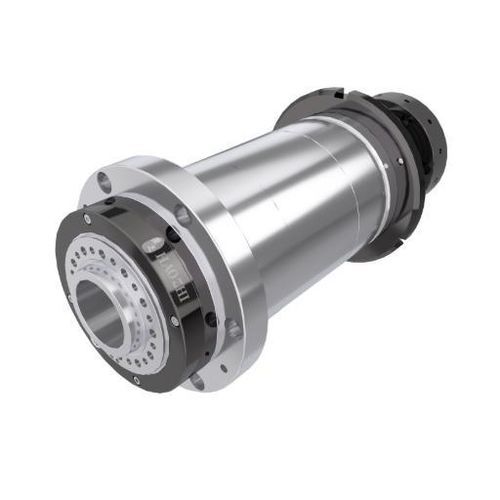

Mandrino di tornitura DGZC-17006K6-FC

con trasmissione a cinghialubrificazione a grasso

Introduzione
La versione K6 adatta la piattaforma del mandrino da 170 mm ai torni CNC orizzontali con trasmissione a cinghia a V. Mantiene un foro passante di φ56 mm e il limite di 6000 giri/min della serie, riducendo leggermente il peso unitario rispetto alla configurazione K7 con cinghia sincrona.

Dati principali
Diametro: Φ170 mm
Foro passante: φ56 mm
Velocità massima: 6000 giri/min

Dati tecnici (riassunto)
Modello: DGZC-17006K6-FC
Velocità massima (giri/min): 6000
Classe di equilibrio: G0.4
Lubrificazione: Grasso
Attacco naso: A2-5
Conicità del foro: 1:19.18
Conicità di eccentricità (mm): ≤0.003
Eccentricità della faccia anteriore (mm): ≤0.003
Eccentricità a 300 mm di asta standard: ≤0.01
Cuscinetti / modello: 4x7016
Diametro foro passante (mm): φ56
Puleggia di trasmissione: Cinghia a V
Puleggia di codifica: XL
Peso (kg): 81.7
Installazione: Orizzontale

Dimensioni (nominali)
A: φ170
B: φ220
C: φ82
D: φ100
L: 493
L1: 260
L2: 12

Caratteristiche / specifiche tecniche

• Modello: DGZC-17006K6-FC
• Diametro esterno: Φ170 mm
• Foro passante: φ56 mm
• Velocità massima: 6000 giri/min
• Classe di equilibrio: G0.4
• Lubrificazione: Grasso
• Attacco naso: A2-5
• Rapporto cono: 1:19.18
• Conicità di eccentricità: ≤0.003 mm
• Eccentricità della faccia anteriore: ≤0.003 mm
• Eccentricità a 300 mm: ≤0.01 mm
• Cuscinetti / modello: 4x7016
• Trasmissione: Cinghia a V (puleggia di codifica XL)
• Peso: 81.7 kg
• Installazione: Orizzontale
• Dimensioni: A φ170, B φ220, C φ82, D φ100, L 493, L1 260, L2 12
