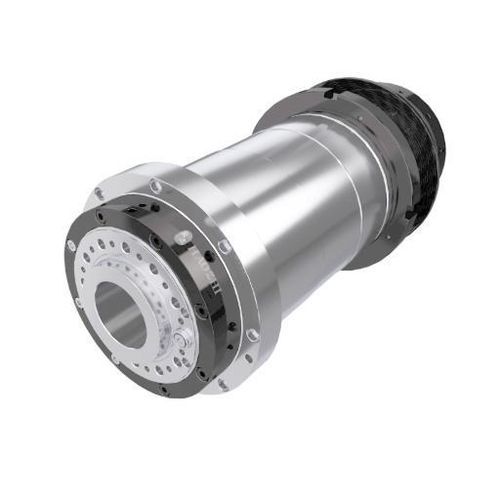

Mandrino di tornitura DGZC-20045C-FWC

con trasmissione a cinghialubrificazione a grasso

INTRODUZIONE
Per macchine con trasmissione a cinghia a V convenzionale, il DGZC-20045C è un mandrino per tornio della classe Φ200 che integra un foro passante φ66 e un naso A2-6 in una lunghezza del mandrino di 541.8 mm. Raggiunge 4.500 giri/min rispettando le tolleranze di concentricità della serie 200 mm.

Dati principali
Diametro: Φ200 mm
Velocità massima: 4.500 giri/min
Foro passante: φ66 mm
Naso: A2-6
Lunghezza totale L: 541.8 mm

Dati tecnici

• Modello: DGZC-20045C-FWC
• Velocità massima (giri/min): 4500
• Grado di equilibrio: G0.4
• Lubrificazione: Grasso
• Conicità foro: 1:20
• Runout conico: ≤0.003 mm
• Runout faccia frontale: ≤0.003 mm
• Runout a 300 mm (asta standard): ≤0.01 mm
• Configurazione cuscinetti: NN3018 + NN3020 + 2×100B
• Diametro foro passante: φ66 mm
• Puleggia di trasmissione: Cinghia a V
• Opzione encoder: 8M / SYNTEC
• Peso: 116 kg
• Metodo di installazione: Orizzontale
• Dimensioni chiave: A φ200; B φ240; C φ106; D φ130; L 541.8; L1 265–282; L2 14

Dimensioni
Fare riferimento al disegno del mandrino fornito per il layout dimensionale completo. Le dimensioni principali sono elencate nei dati tecnici.

Applicazioni e vantaggi

• Progettato per torni meccanici con trasmissione a cinghia a V
• Il foro passante φ66 consente il passaggio di barre o il routing interno per utensili e servizi
• Naso A2-6 compatibile con mandrini e utensili standard
• Tolleranze di runout idonee per lavorazioni di produzione nella classe 200 mm
