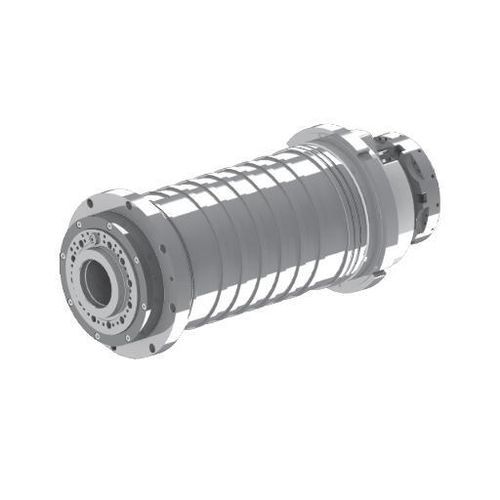

Mandrino di tornitura DGZYC-28003/30-FWVCS

a motore asincronolubrificazione a grasso

Panoramica
Il DGZYC-28003 è il mandrino più grande e con la coppia massima della serie. Corpo da Φ280 mm, naso A2-8 e foro passante da 86 mm abbinati a 30 kW in continuo e 715 Nm di coppia di picco, pensati per grandi sistemi di serraggio e tornitura CNC pesante. Progettato per installazione orizzontale e compatibilità con i principali controlli CNC.

Specifiche principali
Diametro: Φ280 mm
Velocità massima: 3000 giri/min
Potenza (S1): 30 kW
Coppia nominale (S1): 286 Nm
Coppia massima: 715 Nm
Diametro foro passante: φ86 mm
Peso: 265 kg

Dati tecnici
Modello: DGZYC-28003/30-FWVCS
Tipo di motore: Motore sincrono trifase AC a magneti permanenti
Velocità massima (rpm): 3000
Corrente massima (A): 150
Coppia massima (Nm): 715
Tensione nominale (V): 380
Potenza nominale (S1/100%) (kW): 30
Coppia nominale (S1/100%) (Nm): 286
Grado di equilibratura: G0.4
Modalità di lubrificazione: Grasso
Forma del naso: A2-8
Giro conico (mm): ≤0.003
Giro della faccia frontale (mm): ≤0.003
Giro a 300 mm di asta standard: ≤0.01
Modello mandrino (cuscinetti): NN3026+N1022+130B
Encoder: Codificatore Chord / Codificatore SYNTEC
Metodo di installazione: Installazione orizzontale
Sistemi CNC adattivi: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC, ecc.

Caratteristiche

• Corpo mandrino Φ280 mm per pezzi di grande diametro
• Naso A2-8 compatibile con grandi sistemi di serraggio
• Foro passante φ86 mm per maggiore libertà di lavoro
• 30 kW in continuo e 715 Nm di coppia di picco per lavorazioni pesanti
• Motore sincrono a magneti permanenti per alta densità di coppia
• Lubrificazione a grasso e grado di equilibratura G0.4 per funzionamento stabile
• Basso gioco di rotazione: conico ≤0.003 mm, faccia ≤0.003 mm, a 300 mm ≤0.01 mm
• Opzioni encoder e compatibilità con i principali CNC

Applicazioni
Adatto per tornitura CNC pesante che richiede alta coppia e montaggi con grandi ganasce: alberi di grande diametro, corpi, flange e altri pezzi pesanti in condizioni di taglio gravose.

Specifiche tecniche

• Modello: DGZYC-28003/30-FWVCS
• Diametro: Φ280 mm
• Velocità massima: 3000 giri/min
• Tipo di motore: Motore sincrono trifase AC a magneti permanenti
• Corrente massima: 150 A
• Coppia massima: 715 Nm (picco)
• Potenza nominale (S1): 30 kW
• Coppia nominale (S1): 286 Nm
• Tensione nominale: 380 V
• Diametro foro passante: φ86 mm
• Forma del naso: A2-8
• Modello mandrino (cuscinetti): NN3026+N1022+130B
• Encoder: Codificatore Chord / Codificatore SYNTEC
• Grado di equilibratura: G0.4
• Lubrificazione: Grasso
• Giro conico: ≤0.003 mm
• Giro faccia frontale: ≤0.003 mm
• Giro a 300 mm: ≤0.01 mm
• Peso: 265 kg
• Installazione: orizzontale
• Sistemi CNC compatibili: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC, ecc.
