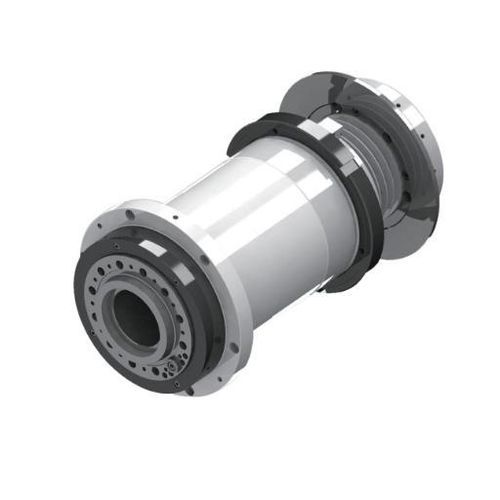

Mandrino di tornitura DGZC-23035A1

con trasmissione a cinghialubrificazione a grasso

Descrizione
Il DGZC-23035A1 è un mandrino per tornio a grande alésaggio con foro passante da 86 mm, naso A2-5, trasmissione a cinghia a V e limite di 3.500 giri/min. È progettato per centri di tornitura CNC che lavorano barre, mandrini e passaggi pezzo di maggior sezione.

Principali
Diametro: Φ230 mm
Diametro foro passante: φ86 mm
Velocità massima: 3500 giri/min
Naso mandrino: A2-5
Trasmissione: Puleggia cinghia a V
Metodo di installazione: Installazione orizzontale
Peso: 150 kg

Caratteristiche tecniche (sintesi)
Modello: DGZC-2305A1-FC
Velocità massima (giri/min): 3500
Grado di bilanciamento: G0.4
Modalità di lubrificazione: Grasso
Forma del naso: A2-5
Conicità foro: 1:20
Runout conico (mm): ≤ 0.003
Runout faccia anteriore (mm): ≤ 0.003
Runout a 300 mm: ≤ 0.01
Configurazione cuscinetti/spindel: NN3024+NN3022+2x100B
Diametro foro passante (mm): φ86
Puleggia trasmissione: Cinghia a V
Puleggia/encoder raffreddamento: Anello magnetico SYNTEC 2256
Peso (kg): 150
Metodo di installazione: Installazione orizzontale
Dimensioni: A: φ220; B: φ305; C: φ139; D: φ160; L: 576; L1: 280-285; L2: 16

Caratteristiche / specifiche tecniche

• Modello: DGZC-2305A1-FC
• Nome modello: DGZC-23035A1
• Diametro corpo: Φ230 mm
• Diametro foro passante: φ86 mm
• Velocità massima: 3500 giri/min
• Naso mandrino: A2-5
• Trasmissione: Puleggia cinghia a V
• Lubrificazione: Grasso
• Grado di bilanciamento: G0.4
• Conicità foro: 1:20
• Runout conico: ≤ 0.003 mm
• Runout faccia anteriore: ≤ 0.003 mm
• Runout a 300 mm: ≤ 0.01 mm
• Configurazione cuscinetti: NN3024+NN3022+2x100B
• Encoder/raffreddamento: Anello magnetico SYNTEC 2256
• Peso: 150 kg
• Installazione: Orizzontale
• Dimensioni principali: A φ220, B φ305, C φ139, D φ160, L 576, L1 280-285, L2 16
