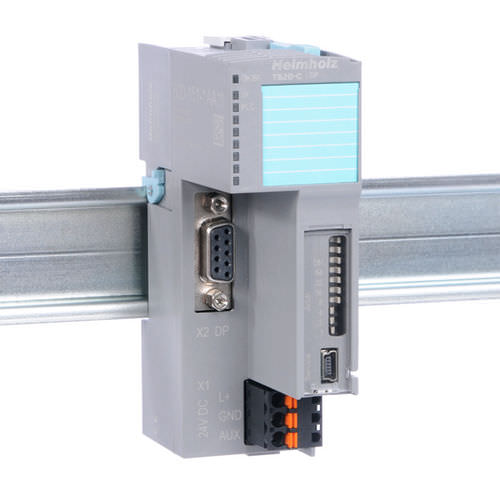

Accoppiatore elettronico 600-151-1AA11

I/Odi bus PROFIBUS-DP

L'accoppiatore bus PROFIBUS-DP è progettato per collegare un bus PROFIBUS ai moduli periferici TB20. Supporta i protocolli DP-V0 e DP-V1. Riconosce tutti i moduli periferici collegati e assegna a ciascun modulo gli ingressi/uscite corrispondenti dalla tabella dell'immagine di processo. Una configurazione TB20 funzionante richiede sempre un accoppiatore bus e almeno un modulo periferico, ma può ospitare fino a 64 moduli di qualsiasi tipo collegati in serie con l'accoppiatore bus. L'accoppiatore di bus supporta l'hot-swap per la sostituzione dei moduli durante il funzionamento. Impacchettamento dei bit: A partire dalla versione firmware 1.20, gli stati dei moduli I/O a 2 e 4 bit possono essere impacchettati in byte, consentendo di sfruttare appieno tutto lo spazio nella tabella delle immagini di processo. I moduli possono essere sostituiti durante il funzionamento (hot-swapping) alimentazione 24 VDC Alimentatore integrato per l'alimentazione dei moduli periferici (2,5 A) Fornisce la tensione di I/O del sistema (24 VDC) Simulazione TB20 ToolBox per configurare il sistema di I/O senza un controllore di livello superiore al fine di testare il funzionamento del sistema (I/O check) Supporto DP-V0 e DP-V1 Fino a 64 moduli periferici Fino a 244 byte di dati di ingresso e 244 byte di dati di uscita Una connessione master di classe 1 con 240 byte di dati di payload Fino a tre connessioni master di classe 2 con 240 byte di dati di payload (come slave DP-V1) Dati I&M 3 LED, di cui uno bicolore Interruttore di "reset di fabbrica" a scomparsa per ripristinare le impostazioni di fabbrica del modulo
