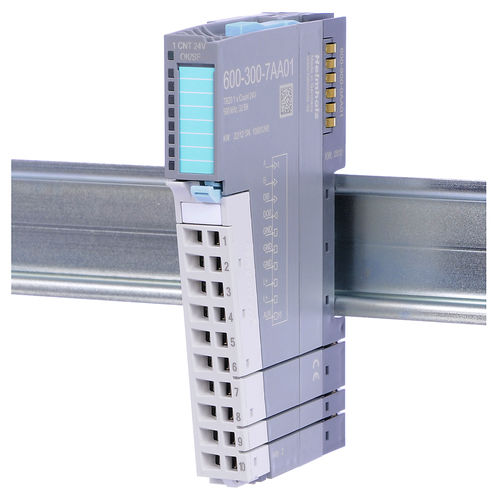

Contaimpulsi 600-300-7AA01

di tempodi ciclidigitale

I contatori vengono utilizzati per rilevare gli impulsi più veloci dei cicli di un controllore, ovvero i segnali che il controllore non è in grado di rilevare correttamente e che quindi devono essere pre-elaborati. Il modulo contatore rileva i bordi dei segnali a 24 V come impulsi. Gli impulsi possono essere contati o convertiti in frequenza, velocità di rotazione o periodo. Il modulo contatore dispone di un ingresso supplementare a 24 V e di un'uscita a 24 V per una risposta diretta agli impulsi di avvio e ai rapidi cambiamenti di stato del sistema. Modalità di cattura Impulso e direzione Encoder rotativo con valutazione singola Encoder rotativo con valutazione doppia Encoder rotativo con valutazione quadrupla Metodi di conteggio Conteggio continuo Conteggio una volta sola Conteggio periodico Modalità di misurazione Misura della frequenza Misura della velocità di rotazione Misura del periodo Ingresso programmabile Ingresso PLC Approvazione (gate HW) Sincronizzazione Sincronizzazione periodica Latch Latch e retrigger Può essere invertito Uscita programmabile Uscita PLC Conteggio >= Valore di riferimento Conteggio <= Valore di riferimento Conteggio = Valore di riferimento Può applicare un valore sostitutivo a STOP Fino a 500 KHz (valutazione 4 volte) Accetta encoder incrementali a 24 V e sensori di prossimità Filtri: 10 kHz | 50 kHz | 100 kHz | 500 kHz Tutti gli ingressi possono essere invertiti Limiti per contatore e letture misurate Isteresi per l'ingresso Durata dell'impulso per l'uscita Frequenza di aggiornamento / tempo di mediazione per la modalità di misura
