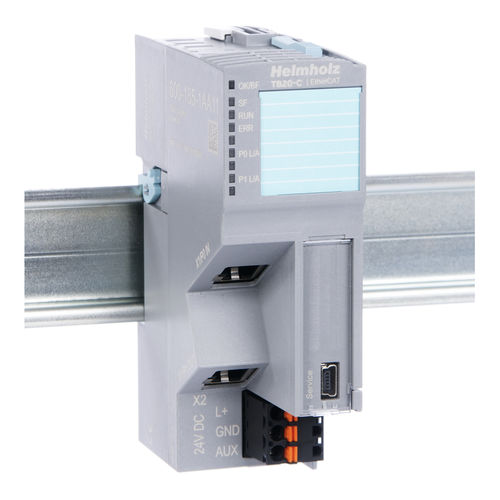

accoppiatore elettronico / di bus / I/O / automatico
600-185-1AA11

{{requestButtons}}

Caratteristiche

  • Tipo:

    elettronico

  • Applicazioni:

    di bus, I/O

  • Altre caratteristiche:

    automatico

Descrizione

L'accoppiatore bus EtherCAT consente di accedere ai dati dei moduli periferici utilizzando il protocollo EtherCAT.
Può ospitare fino a 64 moduli di qualsiasi tipo collegati in serie con l'accoppiatore bus.
Rileva i moduli periferici collegati e può assegnare automaticamente i dati I/O corrispondenti a una mappatura EtherCAT.
L'accoppiatore bus EtherCAT supporta il Modular Device Profile.
Un'ampia tabella immagine I/O di 1.024 byte consente di realizzare sistemi completi e complessi.
TB20 ToolBox può essere utilizzato per configurare facilmente il sistema e i vari parametri del modulo e trasferire le impostazioni corrispondenti all'accoppiatore.
In alternativa, la configurazione può anche essere modificata utilizzando il dizionario degli oggetti CoE.
Infine, se un master EtherCAT non è ancora collegato (simulazione / controllo I/O), i sistemi TB20 in funzione possono essere diagnosticati in tempo reale e configurati a scopo di test.
Una configurazione TB20 funzionante richiederà sempre un accoppiatore bus e almeno un modulo periferico.

Slave EtherCAT con supporto MDP (Modular Device Profile)
Due porte EtherCAT (RJ45, 100BASE-TX)
Fino a 64 moduli periferici
I moduli possono essere sostituiti durante il funzionamento (hot-swap)
Mappatura automatica dei dati di I/O del modulo
1024 byte di dati in ingresso; 1024 byte di dati in uscita
Alimentazione 24 V DC
Alimentatore integrato per l'alimentazione dei moduli periferici (2,5 A)
Fornisce la tensione I/O del sistema (24 V CC)
5 LED utilizzati come indicatori per l'accoppiatore di corrente, EtherCAT e lo stato del collegamento/attività
Porta dispositivo USB per la diagnostica online, la configurazione dei parametri, il setup e gli aggiornamenti del firmware con "TB20 ToolBox"

Traduzione automatica  (Visualizza il testo originale in inglese)
