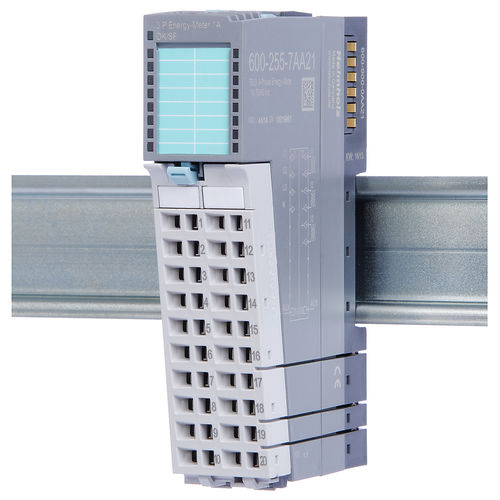

Contatore di energia elettrica trifase 600-255-7AA21

su guida DIN50 Hz60 Hz

Il modulo funzionale Energy Meter per il sistema TB20 IO registra tutti i valori di misura essenziali delle reti AC 230 V per quanto riguarda la misurazione della corrente e della tensione. Le tensioni di ingresso (3 fasi + N) possono essere collegate direttamente al modulo. Oltre alle informazioni di stato generali, la configurazione del modulo consente di visualizzare fino a 7 letture nella tabella delle immagini di ingresso. In caso di guasto del sistema, i valori del contatore controllabile saranno memorizzati in una memoria non volatile. Le correnti di ingresso sono accoppiate tramite trasformatori di corrente. Il modulo Energy Meter è progettato per una corrente secondaria massima di 1 A. Altre correnti secondarie nominali e l'uso di bobine Rogowski sono disponibili su richiesta. Nota: i singoli moduli non possono essere combinati con i sistemi IO di altri produttori. Parametri del modulo Soglia di sovratensione/sottotensione Soglia di sovracorrente Timeout transizione a zero Abilitazione del contatore di energia frequenza di linea 50/60 Hz misura di tensione a 3 o 4 fili Elaborazione dei valori di ingresso della tabella immagini Parametri per le fasi A, B e C Corrente primaria Corrente secondaria Correzione dell'errore dell'angolo di fase (per l'errore dell'angolo di fase del trasformatore di corrente) Diagnosi di attraversamento dello zero, sovratensione/sottotensione e sovracorrente Tabella immagini ingressi di processo configurabile 7 letture contemporaneamente Tensione RMS A,B,C Corrente RMS A,B,C A, B, C e potenza/energia reale totale A, B, C e potenza/energia apparente totale A, B, C e potenza/energia reattiva totale Frequenza Fattore di potenza A, B, C e totale Angolo di fase tra le tensioni o tra le correnti Messaggi diagnostici Spostamento di fase Sovratensione/sottotensione Sovracorrente Nessun attraversamento dello zero (assenza di fase) Errori di configurazione
