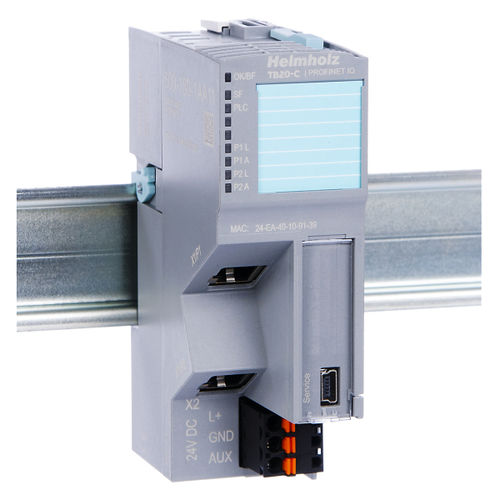

Accoppiatore elettrico TB20

ProfiNetI/Odi bus

Una configurazione TB20 funzionante richiede sempre un accoppiatore di bus e almeno un modulo periferico. L'accoppiatore bus PROFINET è progettato per collegare un bus PROFINET ai moduli periferici TB20. Può ospitare fino a 63 moduli di qualsiasi tipo collegati in serie con l'accoppiatore bus. L'accoppiatore bus supporta l'hot-swapping per la sostituzione dei moduli durante il funzionamento. Inoltre, riconosce tutti i moduli periferici collegati e assegna a ciascun modulo gli ingressi/uscite corrispondenti dalla tabella delle immagini di processo. Una configurazione TB20 funzionante richiede sempre un accoppiatore di bus e almeno un modulo periferico. I moduli possono essere sostituiti durante il funzionamento (hot-swapping) alimentazione 24 V CC Alimentatore integrato per l'alimentazione dei moduli periferici (2,5 A) Fornisce la tensione di I/O del sistema (24 VCC) Porta USB per la diagnostica online, la configurazione dei parametri, il setup e gli aggiornamenti del firmware con "TB20 ToolBox" Interruttore di "reset di fabbrica" a scomparsa per ripristinare le impostazioni di fabbrica del modulo Switch a 2 porte integrato Velocità di trasmissione full-duplex di 100 Mbps 340 byte di dati I/O Fino a 63 moduli periferici Classe di conformità C Protocollo di ridondanza multimediale (MRP) Rilevamento della topologia Dati I&M Allarmi diagnostici, allarmi di processo, allarmi pull/plug Integrazione tramite file GSDML 7 LED, di cui uno bicolore Informazioni generali Contenuto della fornituraAccoppiatore di bus PROFINET IO, connettore di alimentazione 24 V, elemento di copertura del bus, modulo base Dimensioni (DxLxH)73 x 35 x 110 mm PesoCirca 115 g Numero di moduli collegabili in serie63 Tensione di alimentazione24 V CC, 18...28 V CC Dissipazione di potenzaMax. 8 W Sezione del cavo ammessaAWG 16 ... 22 Posizione di montaggioQualsiasi
