Panoramica

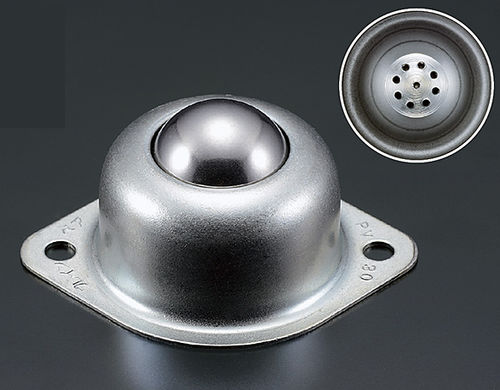

I sistemi di trasferimento a sfere convenzionali sono strutturalmente soggetti a trattenere la polvere al loro interno, causando malfunzionamenti nella rotazione in ambienti difficili quali quelli subacquei (acqua di mare, acqua fangosa), in presenza di olio e polvere. Il modello Planeveyor con sistema di scarico della polvere utilizza l’esclusiva superficie sferica (PAT.P) per realizzare fori/fessure nella parte di ricezione delle sfere e nel coperchio, consentendo lo scarico della polvere e dell’acqua che penetrano all’interno e garantendo una rotazione fluida e continua anche in condizioni estreme.
Caratteristiche principali
- La superficie sferica originale (PAT.P) consente la realizzazione di fori multipli per lo scarico della polvere.
- Scarica la polvere e l’acqua che penetrano nel meccanismo per prevenire il malfunzionamento della rotazione.
- Approccio fondamentale diverso dalle guarnizioni o da altre contromisure; si basa sullo scarico interno anziché sull’esclusione.
Confronto
Convenzionale (vecchio modello Atec): tende a consentire l’intrusione di polvere ed è svantaggioso in ambienti difficili (sott’acqua, in presenza di olio o polvere).
La superficie sferica originale (PAT.P): espelle la polvere che penetra e dimostra prestazioni affidabili in ambienti operativi difficili.
Esempi di situazioni d’uso estreme corrispondenti al tipo a scarico della polvere
- Trasporto di una lamiera di ferro con scaglie di laminazione
- Trasporto di uno stampo (stampo in sabbia)
- Cantier di lavorazione della pietra (sabbiatura)
- Macchina per lo stampaggio a polvere (movimento dello stampo)
- Trasporto dei pezzi in lavatrice
- Trasporto dei pezzi nel processo di taglio
- Macchina per lo stampaggio di polveri ceramiche (stampaggio di fibra di vetro)
Serie / Modelli (riepilogo)
La serie PV-H comprende diversi modelli e varianti che coprono i tipi a stampaggio a pressione e a taglio con fori di scarico della polvere: PV50H, PV50HS, PV50UH, PV50UHS, PV120H, PV120UFH, PV20BH, PV20BSH, PV50BH, PV50BSH, PV120BH, PV120BSH, PVS20B, PVS20BS, PVS50B, PVS50BS, PVS120B, PVS120BS, PV50FH, PV50FHS, PV120FH, PV120FHS, PV160FH, PV160FHS, PV260FH, PV260FHS, PV400FH, PV400FHS, PV900FH, PV900FHS, PVS50F, PVS50FS, PVS120F, PVS120FS, PVS160FM, PVS160FMS, PVS260FM, PVS260FMS, PVS400FM, PVS400FMS, PVS900FM, PVS900FMS.
Tabelle tecniche
PV50H / PV50HS / PV50UH / PV50UHS
Modello / Capacità di carico consigliata / Peso / Direzione di utilizzo / Sfera principale / Sfere secondarie / Corpo / Coperchio / 3D
PV50H / 490 N (50 kgf) / 142 g / Verso l’alto / ACCIAIO / ACCIAIO / SUS304 / SS / (disponibile in 3D)
PV50HS / 490 N (50 kgf) / 134 g / Verso l’alto / SUS440C / SUS440C / SUS304 / SUS304 / (disponibile in 3D)
PV50UH / 490 N (50 kgf) / 136 g / Verso l'alto / ACCIAIO / ACCIAIO / SUS304 / SS / (Disponibile in 3D)
PV50UHS / 490 N (50 kgf) / 132 g / Verso l’alto / SUS440C / SUS440C / SUS304 / SUS304 / (Disponibile in 3D)
PV120H / PV120UFH
Modello / Carico nominale statico / Capacità di carico / Peso / Direzione di utilizzo / Sfera principale / Sfere secondarie / Corpo / Coperchio / CAD
PV120H / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 230 g / Verso l’alto / ACCIAIO / ACCIAIO / SCM415 / SS·SUM / (CAD disponibile)
PV120UFH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 320 g / Verso l’alto / SUJ2 / SUJ2 / SCM415 / SUM / (CAD disponibile)
PV20BH / PV20BSH
Modello / Carico statico nominale / Capacità di carico / Peso / Direzione di utilizzo / Sfera principale / Sfere secondarie / Corpo / Coperchio / CAD
PV20BH / 784 N (80 kgf) / 196 N (20 kgf) / 48 g / Verso l’alto / SUJ2 / SUJ2 / SCM415 / SUM / (CAD disponibile)
PV20BSH / 784 N (80 kgf) / 196 N (20 kgf) / 47 g / Verso l’alto / SUS440C / SUS440C / SUS440C / SUS303 / (CAD disponibile)
PV50BH / PV50BSH
Modello / Carico nominale statico / Capacità di carico / Peso / Direzione di utilizzo / Sfera principale / Sfere secondarie / Corpo / Coperchio
PV50BH / 1.078 N (110 kgf) / 490 N (50 kgf) / 94 g / Verso l’alto / SUJ2 / SUJ2 / SCM415 / SUM
PV50BSH / 1.078 N (110 kgf) / 490 N (50 kgf) / 92 g / Verso l’alto / SUS440C / SUS440C / SUS440C / SUS303
PV120BH / PV120BSH
Modello / Carico nominale statico / Capacità di carico / Peso / Direzione di utilizzo / Sfera principale / Sfere secondarie / Corpo / Coperchio
PV120BH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 340 g / Verso l’alto / SUJ2 / SUJ2 / SCM415 / SUM
PV120BSH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 336 g / Verso l’alto / SUS440C / SUS440C / SUS440C / SUS303
Serie PVS (tipo a bullone, verso il basso)
Modello / Carico nominale statico / Capacità di carico / Peso / Direzione di utilizzo / Sfera principale / Sfere secondarie / Corpo / Coperchio
PVS20B / 343 N (35 kgf) / 196 N (20 kgf) / 50 g / Verso il basso / SUJ2 / SUJ2 / SCM415 / SUM
PVS20BS / 343 N (35 kgf) / 196 N (20 kgf) / 49 g / Verso il basso / SUS440C / SUS440C / SUS440C / SUS303
PVS50B / 588 N (60 kgf) / 490 N (50 kgf) / 98 g / Verso il basso / SUJ2 / SUJ2 / SCM415 / SUM
PVS50BS / 588 N (60 kgf) / 490 N (50 kgf) / 96 g / Verso il basso / SUS440C / SUS440C / SUS440C / SUS303
PVS120B / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 282 g / Verso il basso / SUJ2 / SUJ2 / SCM415 / SUM
PVS120BS / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 280 g / Verso il basso / SUS440C / SUS440C / SUS440C / SUS303
Serie PV-FH (tipo a flangia di taglio, verso l’alto)
Modello / Carico nominale statico / Capacità di carico / Peso / Direzione di utilizzo / Sfera principale / Sfere secondarie / Corpo / Coperchio
PV50FH / 1.078 N (110 kgf) / 490 N (50 kgf) / 109 g / Verso l’alto / SUJ2 / SUJ2 / SCM415 / Alluminio
PV50FHS / 1.078 N (110 kgf) / 490 N (50 kgf) / 108 g / Verso l’alto / SUS440C / SUS440C / SUS440C / Al
PV120FH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 256 g / Verso l’alto / SUJ2 / SUJ2 / SCM415 / Al
PV120FHS / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 248 g / Verso l'alto / SUS440C / SUS440C / SUS440C / Al
PV160FH / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 494 g / Verso l’alto / SUJ2 / SUJ2 / SCM415 / Al
PV160FHS / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 506 g / Verso l'alto / SUS440C / SUS440C / SUS440C / Al
PV260FH / 3.920 N (400 kgf) / 2.548 N (260 kgf) / 847 g / Verso l'alto / SUJ2 / SUJ2 / SCM415 / Al
PV260FHS / 3.920 N (400 kgf) / 2.548 N (260 kgf) / 870 g / Verso l'alto / SUS440C / SUS440C / SUS440C / Al
PV400FH / 7.840 N (800 kgf) / 3.920 N (400 kgf) / 2.050 g / Verso l'alto / SUJ3 / SUJ2 / SCM415 / Al
PV400FHS / 7.840 N (800 kgf) / 3.920 N (400 kgf) / 2.083 g / Verso l'alto / SUS440C / SUS440C / SUS440C / Al
PV900FH / 17.640 N (1.800 kgf) / 8.820 N (900 kgf) / 5.400 g / Verso l'alto / SUJ3 / SUJ2 / SCM415 / Al
PV900FHS / 17.640 N (1.800 kgf) / 8.820 N (900 kgf) / 5.560 g / Verso l'alto / SUS440C / SUS440C / SUS440C / Al
Serie PVS-F (tipo a flangia di taglio, verso il basso)
Modello / Carico nominale statico / Capacità di carico / Peso / Direzione di utilizzo / Sfera principale / Sfere secondarie / Corpo / Coperchio
PVS50F / 588 N (60 kgf) / 490 N (50 kgf) / 111 g / Verso il basso / SUJ2 / SUJ2 / SCM415 / Al
PVS50FS / 588 N (60 kgf) / 490 N (50 kgf) / 110 g / Verso il basso / SUS440C / SUS440C / SUS440C / Al
PVS120F / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 260 g / Verso il basso / SUJ2 / SUJ2 / SCM415 / Al
PVS120FS / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 252 g / Verso il basso / SUS440C / SUS440C / SUS440C / Al
PVS160FM / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 485 g / Verso il basso / SUJ2 / SUJ2 / SCM415 / Al
PVS160FMS / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 556 g / Verso il basso / SUS440C / SUS440C / SUS440C / Al
PVS260FM / 4.900 N (500 kgf) / 2.548 N (260 kgf) / 872 g / Verso il basso / SUJ2 / SUJ2 / SCM415 / Al
PVS260FMS / 4.900 N (500 kgf) / 2.548 N (260 kgf) / 1.002 g / Verso il basso / SUS440C / SUS440C / SUS440C / Al
PVS400FM / 8.820 N (900 kgf) / 3.920 N (400 kgf) / 1.599 g / Verso il basso / SUJ3 / SUJ2 / SCM415 / Al
PVS400FMS / 8.820 N (900 kgf) / 3.920 N (400 kgf) / 1.620 g / Verso il basso / SUS440C / SUS440C / SUS440C / Al
PVS900FM / 18.620 N (1.900 kgf) / 8.820 N (900 kgf) / 5.410 g / Verso il basso / SUJ3 / SUJ2 / SCM415 / Al
PVS900FMS / 18.620 N (1.900 kgf) / 8.820 N (900 kgf) / 5.660 g / Verso il basso / SUS440C / SUS440C / SUS440C / Al
Caratteristiche / specifiche tecniche
- Brevetto / Meccanismo: Superficie sferica originale (PAT.P)
- Materiali: ACCIAIO, INOX (varianti SUS), RESINA (ove applicabile)
- Conformità: RoHS indicata per la serie
- Direzione di utilizzo: Tipi verso l’alto (varianti PV-H, PV-BH, PV-FH) e tipi verso il basso (varianti PVS-B, PVS-F)
- Intervalli di carico: da circa 343 N (35 kgf) a 18.620 N (1.900 kgf) a seconda del modello
- Intervallo di peso: da ~47 g a diversi chilogrammi a seconda del modello
- Applicazioni: movimentazione in ambienti polverosi, umidi, oleosi, subacquei o abrasivi; trasferimento di stampi e stampaggio a polvere; processi di lavaggio e taglio; lavorazione della pietra
