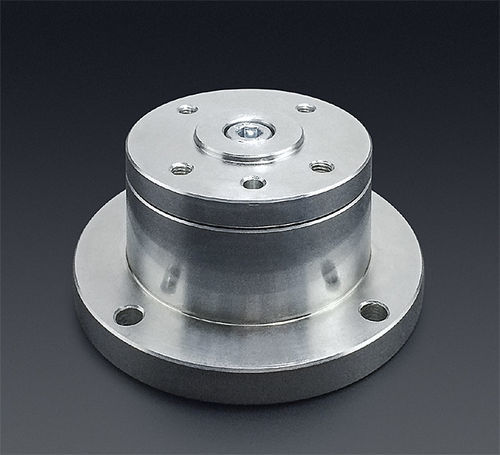

Modulo di precentraggio FGU series

Informazioni sul Free Guide Unit
Il Free Guide Unit è un'unità di allineamento che compensa automaticamente gli errori di posizione durante le operazioni di pressatura. Supporta forze di pressata fino a 10 tonnellate e risolve i problemi di centraggio nell'assemblaggio di alberi, cuscinetti, boccole e componenti simili con presse idrauliche servo e apparecchiature analoghe. È disponibile un'opzione con cella di carico integrata per registrare i risultati pass/fail.

Materiali / Certificazioni

• ACCIAIO
• INOSSIDABILE
• RESINA
• RoHS
• PAT
• PAT.P

Note

• *1: Il carico sulla piastra superiore inizia a comprimersi in direzione verticale.
• *2: Il carico della piastra superiore è appoggiato sul corpo principale.
• *3: Il centro di gravità si sposta durante la pressurizzazione. Utilizzare l'FGU in modo che il centro di gravità del pezzo sotto pressurizzazione rimanga nell'intervallo specificato.
• *4: Valore massimo del peso totale dell'utensile di pressatura e dei pezzi (escluso il corpo FGU).

Caratteristiche

• Il comportamento dipendente dalla forza magnetica può limitare l'idoneità in alcuni ambienti.
• Usare l'area operativa della piastra superiore entro la corsa orizzontale e l'angolo di rotazione specificati per evitare danni.
• Si raccomanda l'uso senza lubrificazione.
• Gli esempi del catalogo sono indicativi; possono essere proposte varianti in base all'utilizzo.

Tabella
Modello: FGU-D-2N | FGU-S-2N
Corsa piastra superiore (X·Y): ±2 mm (entrambi i modelli)
θ: FGU-D-2N - al centro della piastra superiore ±6,4°; a 2 mm di corsa ±4,8°; FGU-S-2N - (nessun valore)
Resistenza di avviamento (X,Y): FGU-D-2N meno di 80 N; FGU-S-2N meno di 100 N (peso applicato alla pressione di impostazione)
Precisione di ripetibilità (X,Y): ±0,05 mm
Corsa verticale - Peso a pressione di impostazione*: 282 N
Peso di seduta*: FGU-D-2N 400 N; FGU-S-2N 480 N
Intervallo centro di gravità in pressurizzazione*: FGU-D-2N entro Ø30 mm dal centro; FGU-S-2N entro Ø45 mm dal centro
Capacità carico utensile di pressatura*: FGU-D-2N 10 kg; FGU-S-2N 5 kg
Direzione d'uso: FGU-D-2N Su/Giù; FGU-S-2N Laterale
Intervallo di temperatura: 0 - 60 °C
Peso: FGU-D-2N 1.450 g; FGU-S-2N 3.300 g
Download CAD: 3D-CAD, .pdf, .dwg, .dxf disponibili per FGU-D-2N e FGU-S-2N

Specifiche tecniche

• Modello: FGU-D-2N; FGU-S-2N
• Corsa piastra superiore (X·Y): ±2 mm
• θ (rotazione): FGU-D-2N al centro piastra ±6,4°; a 2 mm di corsa ±4,8°
• Resistenza di avviamento (X,Y): FGU-D-2N < 80 N; FGU-S-2N < 100 N
• Precisione di ripetibilità: ±0,05 mm
• Peso a pressione di impostazione: 282 N
• Peso di seduta: FGU-D-2N 400 N; FGU-S-2N 480 N
• Intervallo centro di gravità in pressurizzazione: FGU-D-2N entro Ø30 mm; FGU-S-2N entro Ø45 mm
• Capacità carico utensile: FGU-D-2N 10 kg; FGU-S-2N 5 kg
• Direzione d'uso: Su/Giù o Laterale (a seconda del modello)
• Intervallo di temperatura: 0 - 60 °C
• Peso: FGU-D-2N 1.450 g; FGU-S-2N 3.300 g
