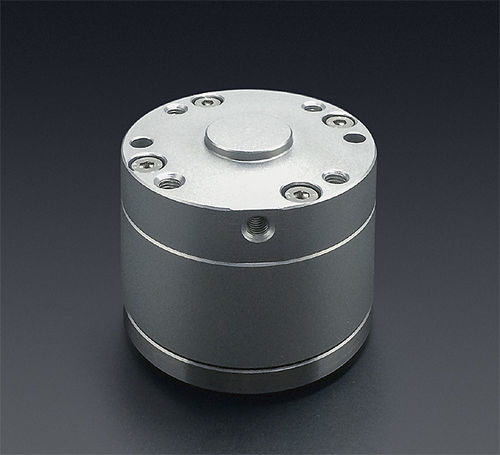

Gruppo centratore e allargatore orientabile FCD series

Panoramica del prodotto
Unità di regolazione fine per pinza robotica che utilizza la struttura di base dell'unità di centraggio (PVXM). La serie FCD compensa gli disallineamenti che si verificano durante la movimentazione robotica e può essere installata in qualsiasi orientamento, anche capovolta o di lato. La piastra superiore scorre lungo il pezzo o la superficie conica della parte accoppiata per correggere il disallineamento. La piastra superiore adotta un meccanismo di bloccaggio centrale che ritorna alla posizione originale e si blocca tramite alimentazione d'aria.

Movimento
La piastra superiore scorre lungo il pezzo o la superficie conica della parte accoppiata per compensare il disallineamento. L'alimentazione d'aria riporta la piastra superiore alla posizione originale e la blocca. Il bloccaggio centrale consente un funzionamento stabile anche durante il trasporto. In assenza di alimentazione d'aria, i magneti interni attraggono la piastra verso il centro; il centraggio magnetico può differire leggermente dalla posizione originale.

Modelli / Materiali / Conformità
Serie: FCD series
Materiali: STEEL, STAINLESS, RESIN
Conformità / marcatura: RoHS, PAT.P

Note

• A seconda della forza magnetica, può influenzare il funzionamento delle apparecchiature vicine.
• Utilizzare la piastra superiore entro la corsa orizzontale e l'angolo di rotazione specificati per evitare danni.
• Si raccomanda l'uso di questo prodotto senza lubrificazione.

Specifiche tecniche

• Modello: FCD-10RC-2 (piastra superiore non rotante)
• Modello: FCD-10RC-2T (piastra superiore rotante)
• Tipo: Ritorno piastra superiore di tipo magnetico (non rotante / rotante)
• Blocco piastra superiore: Blocco centrale (ritorna alla posizione originale e blocca tramite alimentazione d'aria)
• Capacità di carico raccomandata - Carico di trazione: -98 N (10 kgf)
• Capacità di carico raccomandata - Carico di compressione: -98 N (10 kgf)
• Direzione d'uso: Uso verticale doppio "Verso l'alto/Verso il basso" (compatibile con entrambi i carichi); disponibile versione orizzontale
• Corsa della piastra superiore (X,Y): ±2 mm
• Rotazione (θ): FCD-10RC-2: non applicabile; FCD-10RC-2T: ±5,2° o meno (massimo al centro della piastra superiore)
• Intervallo di pressione: 0,2 MPa - 0,7 MPa
• Ripetibilità: Blocco centrale: ±0,05 mm / Ripristino magnetico: ±0,05 mm (il magnete centra la piastra ma può differire leggermente dalla posizione originale)
• Intervallo di temperatura: 0 - 60°C
• Peso: FCD-10RC-2: 475 g; FCD-10RC-2T: 487 g
• Formati CAD disponibili per il download: 3D-CAD, .pdf (disegno del modello), .dwg, .dxf
