Sfera portante in acciaio inossidabile PV series

polimericain acciaioin POM

Panoramica

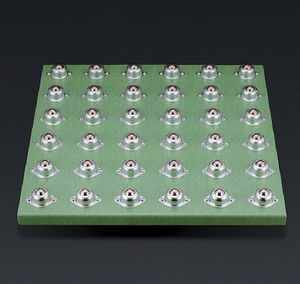

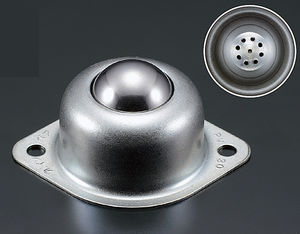

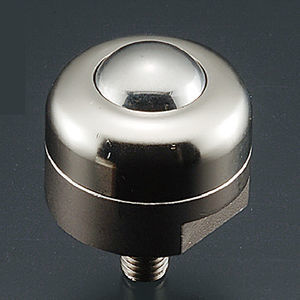

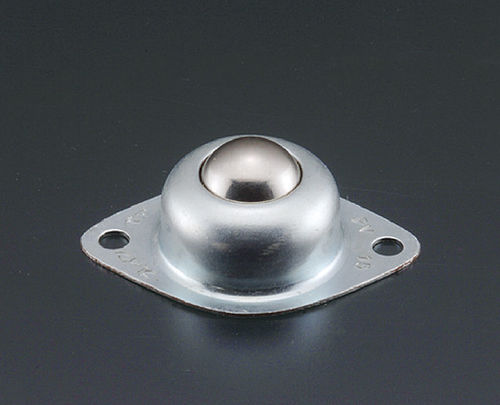

La serie Planeveyor PV è costituita da unità di trasferimento stampate a pressione progettate come opzione economica e versatile all'interno della gamma Planeveyor. La serie copre una vasta gamma di capacità di carico, dai tipi per carichi leggeri ai modelli con classificazione di carico statico elevata.
Per alcune varianti stampate in resina è adottata una superficie sferica originale (PAT.P) e per alcuni modelli è disponibile un dispositivo di scarico polveri.

Materiali e certificazioni

• Materiali principali: STEEL, SUS304, SUS440C, SCM415, POM (resina)
• Conforme RoHS
• Superficie sferica originale (PAT.P) adottata per alcuni tipi stampati in resina

Modelli e specifiche
Intestazione tabella: Modello | Capacità di carico consigliata | Peso | Direzione d'uso | Sfera principale | Piccole sfere | Corpo | Copertura

Gruppo PV15
PV15 | 147N (15kgf) | 52g | Verso l'alto | STEEL | STEEL | SUS304 | SS
PV15S | 147N (15kgf) | 49g | Verso l'alto | SUS440C | SUS440C | SUS304 | SUS304

Gruppo PV30
PV30 | 294N (30kgf) | 147g | Verso l'alto | STEEL | STEEL | SUS304 | SS
PV30S | 294N (30kgf) | 138g | Verso l'alto | SUS440C | SUS440C | SUS304 | SUS304
PV30J | 78.4N (8kgf) | 92g | Verso l'alto | POM | SUS440C | SUS304 | SS

Gruppo PV50H
PV50H | 490N (50kgf) | 142g | Verso l'alto | STEEL | STEEL | SUS304 | SS
PV50HS | 490N (50kgf) | 134g | Verso l'alto | SUS440C | SUS440C | SUS304 | SUS304

Gruppo PV80
PV80 | Carico statico 1.960N (200kgf) | Capacità di carico 784N (80kgf) | 219g | Verso l'alto | STEEL | STEEL | SCM415 | SS
PV80S | Carico statico 1.960N (200kgf) | Capacità di carico 784N (80kgf) | 220g | Verso l'alto | SUS440C | SUS440C | SUS440C | SUS304

Gruppo PV120H
PV120H | Carico statico 1.960N (200kgf) | Capacità di carico 1.176N (120kgf) | 230g | Verso l'alto | STEEL | STEEL | SCM415 | SS·SUM
PV120HS | Carico statico 1.960N (200kgf) | Capacità di carico 1.176N (120kgf) | 232g | Verso l'alto | SUS440C | SUS440C | SUS440C | SUS304

PVP (tipo stampaggio resina)
PVP30J | 78.4N (8kgf) | 38g | Verso l'alto·Verso il basso | POM*1 | SUS304*1 | POM | POM
Nota: *1 Il materiale delle sfere grandi/piccole può essere modificato.

Gruppo PV15U
PV15U | 98N (10kgf) | 48g | Verso l'alto | STEEL | STEEL | SUS304 | SS
PV15US | 98N (10kgf) | 46g | Verso l'alto | SUS440C | SUS440C | SUS304 | SUS304
PV15UJ | 49N (5kgf) | 28g | Verso l'alto | POM | SUS440C | SUS304 | SS

Gruppo PV30U
PV30U | 294N (30kgf) | 134g | Verso l'alto | STEEL | STEEL | SUS304 | SS
PV30US | 294N (30kgf) | 130g | Verso l'alto | SUS440C | SUS440C | SUS304 | SUS304
PV30UJ | 78.4N (8kgf) | 77g | Verso l'alto | POM | SUS440C | SUS304 | SS

Gruppo PV50UH
PV50UH | 490N (50kgf) | 136g | Verso l'alto | STEEL | STEEL | SUS304 | SS
PV50UHS | 490N (50kgf) | 132g | Verso l'alto | SUS440C | SUS440C | SUS304 | SUS304

PV30UX (tipo montaggio in un passo)
PV30UX | 294N (30kgf) | 150g | Verso l'alto | STEEL | STEEL | SUS304 | SS
Montaggio in un passo: installazione semplice con una sola operazione; non è necessario bullonare il corpo principale, semplificando il montaggio e la rimozione senza utensili.

Gruppo PV30-B
PV30-B | 294N (30kgf) | 164g | Verso l'alto | STEEL | STEEL | SUS304 | SS
PV30-BJ | 78.4N (8kgf) | 106g | Verso l'alto | POM | STEEL | SUS304 | SS

Tipo ammortizzatore a molla (PV5-C / PV8-C)
Intestazione: Modello | Pressione di impostazione | Pressione massima | Peso | Direzione d'uso | Sfera principale | Piccole sfere | Corpo | Copertura
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Verso l'alto | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Verso l'alto | STEEL | STEEL | SS | SS
Il tipo ammortizzatore a molla riceve il carico di lavoro con una molla integrata nel corpo Planeveyor.

Note
La serie PV include molte varianti di modello (acciaio standard, varianti inox SUS, varianti resina/POM, tipi di montaggio in un passo e ammortizzatore a molla). I suffissi dei modelli indicano materiale o tipo (ad esempio S = inox, J = POM/resina, U = tipo unità, H = tipo pesante/classificazione statica, B = tipo flangia/bullonato, C = tipo ammortizzatore a molla).

Caratteristiche tecniche

• Nome serie: PV series
• Marchio: ATEC CO., LTD.
• Tipo di prodotto: serie Planeveyor pressata (opzione economica e versatile)
• Materiali: STEEL, SUS304, SUS440C, SCM415, POM (resina)
• Brevetti / caratteristiche: superficie sferica originale (PAT.P) per alcuni prodotti stampati in resina; dispositivo di scarico polveri disponibile per alcune varianti
• Conformità: RoHS
• Capacità di carico consigliate: esempi per modello (da ~49N (5kgf) fino a 1.960N in carico statico; classifiche di carico fino a 1.176N per modelli maggiori)
• Direzione d'uso tipica: Verso l'alto (la maggior parte dei modelli); alcuni tipi in resina supportano Verso l'alto e Verso il basso
• Intervallo di pesi: esempi da ~18g fino a ~232g a seconda di modello e materiali
• Varianti modello: PV15, PV30, PV50H, PV80, PV120H, PVP30J, PV15U, PV30U, PV50UH, PV30UX, PV30-B, PV5-C, PV8-C, ecc.
• File CAD e disegni: 3D-CAD / PDF / DWG / DXF disponibili per modello
