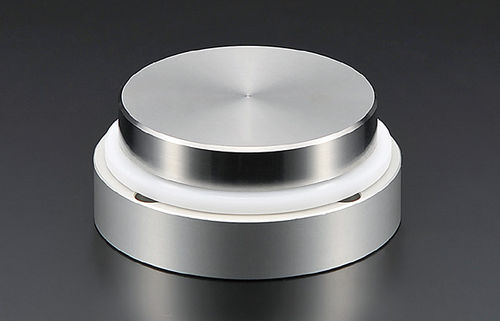

Gruppo centratore e allargatore PVXM series

Panoramica
L'unità di centraggio PVXM è un supporto di posizionamento che consente un rapido e preciso allineamento dei pezzi nei processi di produzione. La piastra superiore scorre liberamente a 360° per un posizionamento fluido con minima generazione di particelle. La piastra ritorna all'origine a vuoto tramite ritorno magnetico; sono disponibili modelli con bloccaggio della piastra e cilindri di sollevamento integrati come opzione.

Informazioni sull'unità di centraggio
L'unità supporta fondi non piani e scorre a 360° sotto carico. L'utilizzo tipico prevede l'impiego di quattro o più unità per sostenere il pezzo. Quando il pezzo viene spinto da un cilindro, la piastra superiore scorre per centrare il pezzo; l'erogazione d'aria blocca la piastra nella posizione richiesta. Questo permette soluzioni di posizionamento compatte adatte a linee di produzione in camera bianca (es. fabbricazione di schermi LCD). I modelli PVXM più recenti presentano un ingombro ridotto rispetto ai prodotti precedenti, una precisione di homing migliorata tramite il meccanismo PAT.P e ridotta generazione di particelle.

Tabella generale (tipo / specifiche comuni)
Tipo: La piastra superiore ritorna alla posizione originale tramite magnete (PVXM)
Bloccaggio piastra superiore: Con bloccaggio / Senza bloccaggio
Unità di sollevamento: Con sollevamento / Senza sollevamento
Capacità di carico consigliata: 98 N (10 kgf) fino a 29.400 N (3.000 kgf) a seconda del modello
Corsa orizzontale: Massima ±50 mm
Direzione d'uso: Verso l'alto
Intervallo di pressione (quando si usa il bloccaggio piastra): 0,2 MPa a 0,7 MPa
Intervallo di temperatura: 0 °C a 60 °C

Modelli ed esempi di specifiche
Modello: PVXM300R-15 — Capacità consigliata: 2.940 N (300 kgf) — Corsa orizzontale: ±15 mm — Corsa flottante: - — Funzione: Con meccanismo di bloccaggio piastra superiore
Modello: PVXM1000R-50 — Capacità consigliata: 9.800 N (1.000 kgf) — Corsa orizzontale: ±50 mm — Corsa flottante: - — Funzione: Con meccanismo di bloccaggio piastra superiore
Modello: PVXM500R-25-L10W — Capacità consigliata: 4.900 N (500 kgf) — Corsa orizzontale: ±25 mm — Corsa flottante: 10 mm — Funzione: Con meccanismo di bloccaggio piastra superiore, con unità di sollevamento

PVXT (Unità di centraggio per ambiente generale) — riepilogo
La serie PVXT adatta la struttura interna per ambienti generali più gravosi, migliorando la resistenza agli urti, la resistenza al carico di scarico, la protezione dalla polvere e la durata. È disponibile una copertura antipolvere opzionale.
Modello esempio: PVXT1000R-35 — Capacità consigliata: 9.800 N (1.000 kgf) — Corsa orizzontale: ±35 mm — Funzione: Con meccanismo di bloccaggio piastra superiore

Caratteristiche / Note d'uso

• Gli elementi magnetici possono influenzare apparecchiature vicine a seconda della forza magnetica.
• Operare la piastra superiore entro la corsa orizzontale e l'angolo di rotazione specificati per evitare danni.
• Si raccomanda l'uso senza lubrificazione.

Riepilogo prova camera bianca / generazione polvere (PVXM)
Modello testato: PVXM300R-15 (Piastra superiore: SUS303 / Piccola sfera: POM / Corpo: POM)
Carico di prova: 2.940 N (300 kgf)
Corsa: 60 cicli/min, corsa 30 mm
Conteggio particelle a riposo: PARTICLE 0.3µ: 2 pezzi; PARTICLE 0.5µ: 0 pezzi
Strumentazione: AIR BORNE PARTICLE COUNTER RION HHPC-2 (sensibilità: 0,1 cfm/min) — Durata: funzionamento continuo 10 h/giorno per 30 giorni

Caratteristiche tecniche / specifiche

• Materiali: Acciaio, Acciaio inossidabile, Resina
• Conformità: RoHS, PAT.P (meccanismo brevettato per migliorare la precisione di homing)
• Gamma di capacità consigliata: 98 N (10 kgf) fino a 29.400 N (3.000 kgf)
• Esempi di capacità per modello: PVXM300R-15 = 2.940 N (300 kgf); PVXM500R-25-L10W = 4.900 N (500 kgf); PVXM1000R-50 = 9.800 N (1.000 kgf)
• Corsa orizzontale: fino a ±50 mm (max)
• Corsa flottante: dipende dal modello (es. 10 mm per PVXM500R-25-L10W)
• Ritorno piastra superiore: Ritorno magnetico (PVXM) o ritorno a molla (PVXT)
• Bloccaggio piastra superiore: Disponibile (con / senza bloccaggio)
• Unità di sollevamento: Disponibile come opzione (con sollevamento / senza sollevamento)
• Direzione d'uso: Verso l'alto
• Intervallo di pressione (con bloccaggio piastra): 0,2 MPa a 0,7 MPa
• Intervallo di temperatura di esercizio: 0 °C a 60 °C
