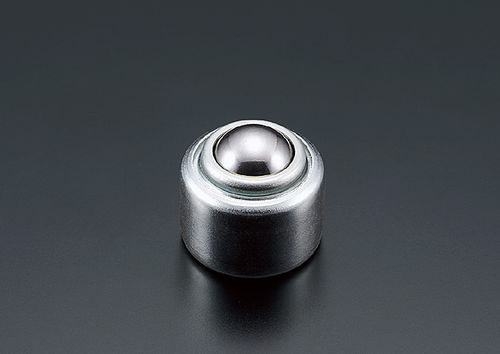

Sfera portante in acciaio inossidabile PV series

polimericain acciaioin plastica

Panoramica
La serie Planeveyor PV-C / PV-CF integra un cuscinetto a molla all'interno del corpo dell'unità per supportare il carico del pezzo sul piano di trasporto. Queste unità riducono la movimentazione manuale durante lo spostamento di carichi pesanti e sono disponibili per impieghi verso l'alto o verso l'alto/verso il basso a seconda del modello.

Serie / Tipi disponibili

• Serie PV-C (prodotto stampato a pressione)
• Serie PV-CF
• PV-CAM (tipo a molla per fori per perni del cuscino)
• PV-BC (tipo a flange con cuscinetto a molla)

Certificazioni / Materiali

• Materiali: ACCIAIO, INOX, RESINA
• Conformità / marchi: RoHS, PAT, PAT.P

PV-C / PV-CF — Prodotto stampato a pressione (modelli e dati di base)
Modello | Forza di taratura | Forza massima | Peso | Direzione d'uso | Sfera principale | Sfere piccole | Corpo | Copertura
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Verso l'alto | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Verso l'alto | STEEL | STEEL | SS | SS

Prodotto lavorato (modelli di esempio)
Modello | Forza di taratura | Forza massima | Peso | Direzione d'uso | Sfera principale | Sfere piccole | Corpo | Copertura
PV20C | 196N (20kgf) | 284N (29kgf) | 95g | Verso l'alto·Verso il basso | SUJ2 | SUJ2 | SCM415 | SUM

Modelli aggiuntivi della serie PV-C
Modello | Forza di taratura | Forza massima | Peso | Direzione d'uso | Sfera principale | Sfere piccole | Corpo | Copertura
PV50C | 490N (50kgf) | 686N (70kgf) | 187g | Verso l'alto·Verso il basso | SUJ2 | SUJ2 | SCM415 | SUM
PV80C | 784N (80kgf) | 1,038N (106kgf) | 314g | Verso l'alto·Verso il basso | SUJ2 | SUJ2 | SCM415 | SUM
PV200C | 1,960N (200kgf) | 2,401N (245kgf) | 860g | Verso l'alto·Verso il basso | SUJ2 | SUJ2 | SCM415 | SUM

Modelli PV-CF
Modello | Forza di taratura | Forza massima | Peso | Direzione d'uso | Sfera principale | Sfere piccole | Corpo | Copertura
PV50CF | 490N (50kgf) | 686N (70kgf) | 385g | Verso l'alto·Verso il basso | SUJ2 | SUJ2 | SCM415 | SUM

PV-CAM (tipo a molla per fori per perni del cuscino) — descrizione e modelli
Si tratta di un Planeveyor a molla progettato per il posizionamento degli stampi, compatibile con i fori per perni del cuscino del piano della pressa. Sono disponibili due dimensioni di base; l'uso di distanziali ausiliari consente l'adattamento a molte misure di foro dei fabbricanti di presse.

Modello | Dati di carico · Affondamento (0.5mm / 1mm / 1.5mm / 2mm) | Peso | Direzione d'uso | Sfera principale | Sfere piccole | Corpo | Copertura
PV20CAM | 212N (21.265kgf) / 228N (23.25kgf) / 244N (24.875kgf) / 260N (26.5kgf) | 125g | Verso l'alto | SUJ2 | SUJ2 | SCM415 | SUM
PV50CAM | 527N (53.75kgf) / 564N (57.5kgf) / 601N (61.25kgf) / 683N (65kgf) | 246g | Verso l'alto | SUJ2 | SUJ2 | SCM415 | SUM

PV-BC (tipo a flange con cuscinetto a molla) — modelli
Modello | Forza di taratura | Forza massima | Peso | Direzione d'uso | Sfera principale | Sfere piccole | Corpo | Copertura
PV50BC | 490N (50kgf) | 548N (56kgf) | 405g | Verso l'alto·Verso il basso | SUJ2 | SUJ2 | SCM415 | SUM
PV120BC | 1,176N (120kgf) | 1,372N (140kgf) | 940g | Verso l'alto·Verso il basso | SUJ2 | SUJ2 | SCM415 | SUM

Note
I dati 3D-CAD e i disegni PDF sono forniti per i singoli modelli (disponibili come documenti CAD/PDF specifici per modello).
