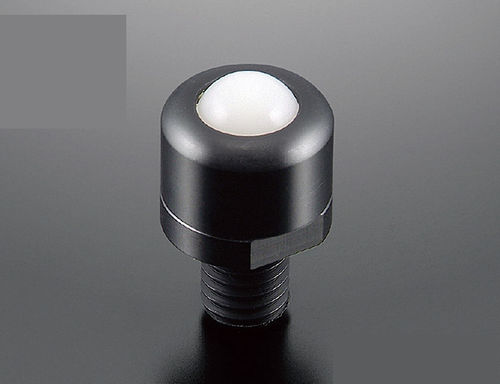

Sfera portante in POM PVP series

in plasticain acciaio inossidabilepolimerica

Panoramica del prodotto
Le unità Planeveyor per applicazioni in camera bianca richiedono la selezione dei materiali e la pulizia dedicata in funzione degli ambienti di utilizzo (resistenza all'usura, resistenza al calore, controllo della carica elettrostatica, vuoto, ecc.) nella produzione di substrati in vetro e componenti similari. ATEC CO., LTD. esegue assemblaggio e confezionamento in clean booth e clean bench. Le parti vengono pulite con acqua pura usando sgrassanti/prodotti dedicati; la polvere di resina prodotta durante la lavorazione delle sfere viene rimossa al massimo.

Scopo e funzionalità della serie
La serie PVP è progettata per il trasferimento e il posizionamento riducendo il rischio di danneggiare le superfici in vetro mediante la scelta di materie plastiche tecniche adeguate. Rispetto ai metodi tradizionali con perni di supporto in plastica, è più leggera e genera meno polvere. Sono disponibili fori di aspirazione per estrarre particelle fini penetrate nelle cavità interne (opzione per i tipi 20B).

Flusso operativo
Serie PVP — diagramma di pulizia e assemblaggio: i processi di pulizia e assemblaggio sono applicati per minimizzare la generazione di particelle e garantire la compatibilità con la camera bianca.

Proprietà delle resine

• POM (Poliacetale) — Plastica tecnica rappresentativa, alta lavorabilità, proprietà meccaniche bilanciate e temperatura d'uso continua intorno a 80 °C. Sensibile ad acidi forti; infiammabile.
• UHMWPE (Polietilene a massa molecolare ultra elevata) — Eccellente resistenza all'abrasione (in alcuni casi superiore all'acciaio inossidabile). Migliore resistenza agli urti tra le plastiche comuni; buona resistenza all'acqua. Temperatura d'uso continua ≈ 80 °C.
• PEEK (Polietereterchetone) — Ottima resistenza al calore (uso continuo fino a 150 °C), eccellente resistenza all'usura e all'abrasione, emissione gassosa quasi nulla.
• PI (Polimide) — Resina per alte temperature (100% polimide). Uso continuo fino a 250 °C; limite a breve termine fino a 450 °C. Eccellente resistenza all'usura; resistente a solventi organici, grassi e oli.
• D (Tipo dielettrico, antistatico) — Gradi antistatici (neri) con resistività superficiale ≈ 10^3–10^7 Ω per affrontare problemi ESD/statici; corpo e piccole sfere impiegano resina dielettrica o combinazioni con SUS.

Specifiche di prova (esempio PVP20B)
Test polveri ascendenti: tipo di misura — PVP20BJ-JJ (Sfera principale: POM / Sfera piccola: POM / Corpo: POM). Test di resistenza in marcia: tipo di misura — PVP20BU-JJ (Sfera principale: UHMWPE / Sfera piccola: POM / Corpo: POM). Carico di prova — 14.7 N (1.5 kgf). Velocità di marcia — 300 mm/s. Superficie di contatto — pezzo in vetro utilizzato.

Ambiente nella camera pulita (condizioni di prova)
Generazione di particelle a riposo — PARTICELLA 0,3 µm: 2 pezzi; PARTICELLA 0,5 µm: 0 pezzi. Funzionamento continuo del ventilatore della camera — portata: 11,0 m3/min. Strumento di misura — AIR BORNE PARTICLE COUNTER RION HHPC-2 (prelievo 10 minuti ogni 1 km percorso). Tempo di funzionamento — esercizio continuo 10 ore/giorno per 30 giorni.

Tipo PVP10B — specifiche tipiche
Modello: PVP10BJ-SJ — Carico raccomandato: 4,9 N (0,5 kgf) — Coppia di serraggio raccomandata: 1,3–1,6 N·m — Materiale: corpo in resina — Direzione d'uso: verso l'alto/verso il basso. Modello: PVP10BP-SS — Carico raccomandato: 4,9 N (0,5 kgf) — Coppia di serraggio raccomandata: 11,2–13,7 N·m — Materiale: corpo SUS — Direzione d'uso: verso l'alto/verso il basso. Modello: PVP10BU(D)-SUS — Carico raccomandato: 4,9 N (0,5 kgf) — Coppia di serraggio raccomandata: 11,2–13,7 N·m — Materiale: combinazione — Direzione d'uso: verso l'alto/verso il basso. Modello: PVP10BP(D)-SJ(D)S — Carico raccomandato: 4,9 N (0,5 kgf) — Coppia di serraggio raccomandata: 11,2–13,7 N·m — Materiale: combinazione conduttiva — Direzione d'uso: verso l'alto/verso il basso.

Tipo PVP16B — specifiche tipiche
Modello: PVP16BJ-SJ — Carico raccomandato: 8,8 N (0,9 kgf) — Coppia di serraggio raccomandata: 1,3–1,6 N·m — Materiale: corpo in resina — Direzione d'uso: verso l'alto/verso il basso. Modelli: PVP16BU-SS / PVP16BU-SUS / PVP16BU(D)-SU(D)S — Carico raccomandato: 8,8 N (0,9 kgf) — Coppia di serraggio raccomandata: 11,2–13,7 N·m — Materiali vari (SUS, combinazioni, combinazioni conduttive) — Direzione d'uso: verso l'alto/verso il basso.

Tipo PVP20B — specifiche tipiche
Modello: PVP20BJ-JJ — Carico raccomandato: 14,7 N (1,5 kgf) — Coppia di serraggio raccomandata: 1,3–1,6 N·m — Materiale: corpo in resina — Direzione d'uso: verso l'alto/verso il basso. Modelli: PVP20BP-SS / PVP20BV-SUS / PVP20BP(D)-SJ(D)S — Carico raccomandato: 14,7 N (1,5 kgf) — Coppia di serraggio raccomandata: 11,2–13,7 N·m — Materiali vari (SUS, combinazioni, combinazioni conduttive) — Direzione d'uso: verso l'alto/verso il basso.

PVPR (tipo bloccaggio sfera principale) — punti chiave
Il meccanismo PVPR fissa la sfera principale mediante aria per evitare lo spostamento della posizione del pezzo (es. substrato in vetro). La sfera principale scorre normalmente come nella serie PVP. È disponibile la specifica di aspirazione polveri per i tipi 20B. PVPR10B raccomandato: carico 4,9 N (0,5 kgf); intervallo di pressione: 0,4–0,5 MPa. Esempi di masse: corpo resina ≈ 8 g; corpo SUS ≈ 33 g.

PVPA (tipo stampato in resina) — punti chiave
PVPA è un Planeveyor compatibile con camera bianca e di uso generale che riduce i costi mediante parti del corpo stampate (parti POM stampate basate su PVP20B). Tutte le lineup PVPA sono specificate per permettere l'estrazione della polvere. Esempio: PVPA20B — Carico raccomandato: 14,7 N (1,5 kgf); peso: 9 g; direzione d'uso: verso l'alto.

PVP30JC — punti chiave
Carico d'uso raccomandato: 78,4 N (8 kgf). Tipo di uso generale con parti del corpo POM stampate per riduzione dei costi. Esempio materiali: sfera principale / sfere piccole / corpo / coperchio — POM.

Caratteristiche / specifiche tecniche

• Nome della serie: PVP series (Cleanroom-compatible Planeveyor)
• Produttore / Marchio: ATEC CO., LTD.
• Materiali disponibili: POM, UHMWPE, PEEK, PI (polimide), gradi dielettrici antistatici e combinazioni con SUS
• Conformità RoHS (indicata)
• Opzioni disponibili: meccanismo di bloccaggio sfera principale (PVPR), foro di aspirazione polvere (tipi 20B), variazioni dei materiali per sfera principale e sfere piccole
• Condizioni di prova esempio: carico di prova 14,7 N (1,5 kgf), velocità 300 mm/s, prova di durata a lungo termine: esercizio continuo 10 ore/giorno per 30 giorni
• Esempi di capacità raccomandate per tipo: PVP10B ≈ 4,9 N (0,5 kgf); PVP16B ≈ 8,8 N (0,9 kgf); PVP20B ≈ 14,7 N (1,5 kgf); PVP30JC ≈ 78,4 N (8 kgf)
• Esempi di coppie di serraggio raccomandate: 1,3–1,6 N·m (tipi resina) e 11,2–13,7 N·m (tipi SUS/combinazioni)
• Intervallo di pressione PVPR per meccanismo di bloccaggio: 0,4–0,5 MPa (esempio)
